Описание

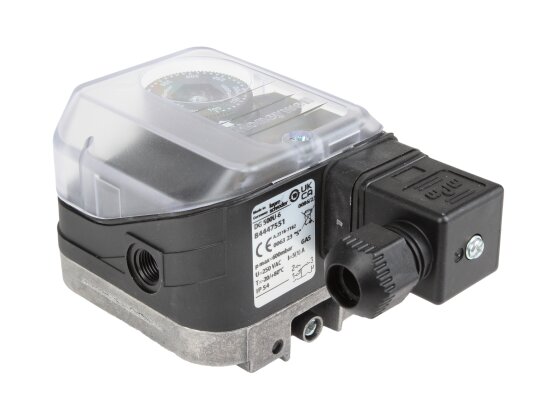

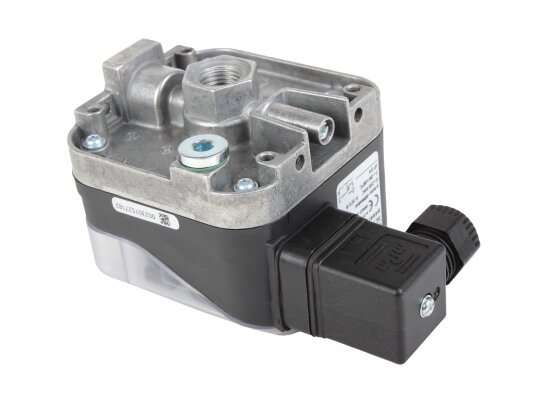

Реле давления Kromschroder DG500 U-6, арт: 84447551 разработано для комплектации систем безопасности, контроля и регулирования подачи газа при эксплуатации промышленных установок. Контролирует дифференциальное давление. Соответствует классу «S» EN 1854. Для настройки точки срабатывания предусмотрен регулировочный диск с цифровой разметкой. Микропереключатель замыкает, размыкает и переключает контакты, когда давление достигает заданных параметров.
Особенности:
- максимальное давление рабочей среды – 600 мбар;
- диапазон регулировки 100.500 мбар;
- диапазон срабатывания: от 8 до 17 мбар;
- электрическое подключение через 4-полюсный штекер с разъемом;
- чувствительный элемент (мембрана) из углеводородостойкого каучука NBR;
- газонепроницаемость оболочки;
- корпус из термопласта PBT с армированием стекловолокном;

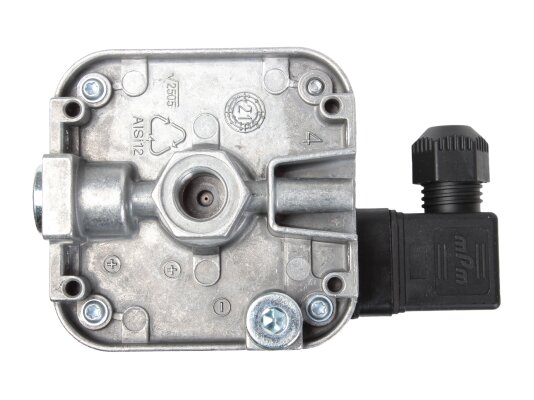

- основание –литой алюминий (сплав AlSi 12);
- защита корпуса от пыли, влаги класса IP 54;
- монтаж с помощью резьбы Rp 1/8;
- газ – природный, сжиженный, дымовой, биогаз (до 0,1 % об. HS), воздух;
- температура эксплуатации для стабильного срабатывания от -15 до +80 °C;
- точка на корпусе для измерений давления;
- для 1 и 2 зон опасности с применением изолированного усилителя сигнала.
Нюансы монтажа
Рекомендуемое положение реле давления Kromschroder DG500 U-6 в системе – вертикальное размещение мембраны, при отклонении от которого переключатель срабатывает при давлении выше/ ниже заданных параметров.
