Описание

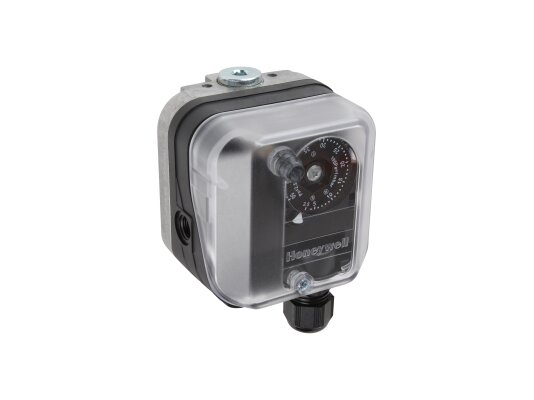

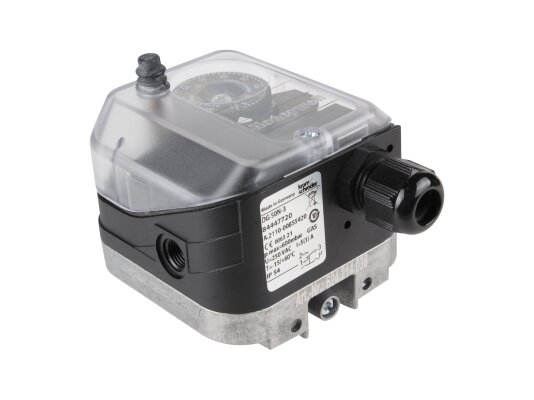

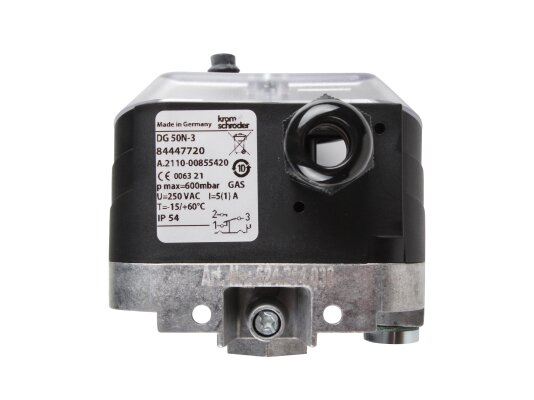

Реле давления Kromschroder DG50N-3, арт: 84447720 с ручной деблокировкой применяется в промышленном оборудовании, где используется газ или воздух. Контролирует нагнетательное, дифференциальное, избыточное давление. Датчик собран в компактном коррозиестойком корпусе низкой газопроницаемости. Может использоваться для 1 и 2 зон опасной атмосферы (при условии использования изолированного усилителя сигнала).

Особенности:

• для систем с давлением газа до 600 мбар;
• блокировка при снижении давления;
• деблокировка вручную;
• электроподключение – винтовые клеммы;
• для систем, функционирующих на природном, сжиженном, дымовом газе, биогазе, воздухе;
• класс электрозащиты от проникновения пыли и влаги – IP 54;
• для эксплуатации при температуре внешней среды от -15 до +80 °C;
• присоединение на резьбу Rp 1/4;
• встроенный штуцер для замеров давления;
• применение в качестве «реле специальной конструкции».

Исполнение

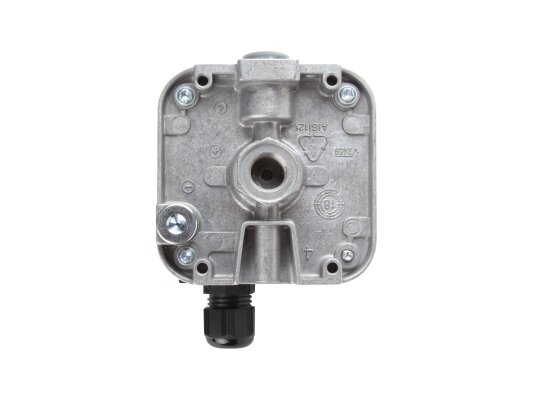

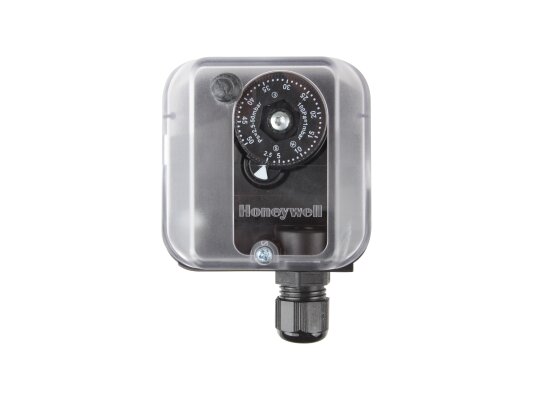

Датчик DG…N оснащен компактным коррозиестойким корпусом, нижняя часть которого отлита из алюминия AlSi 12, а верхняя выполнен из пластика РВТ, армированного стекловолокном. Мембрана, чувствительная к изменению давления, изготовлена на основе синтетического углеводородостойкого каучука NBR. Для задания уставок под прозрачной крышкой корпуса размещено регулировочное колёсико. Монтаж в любом положении, рекомендуемое – вертикальное.
