Описание

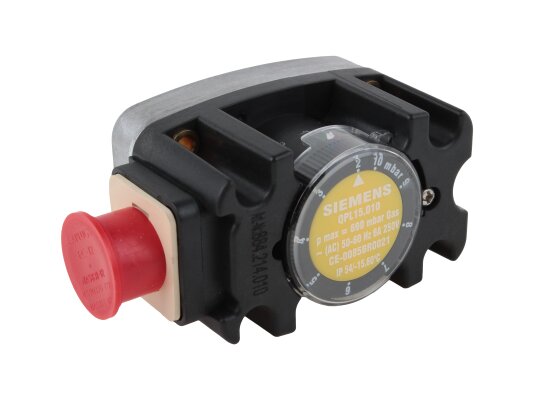

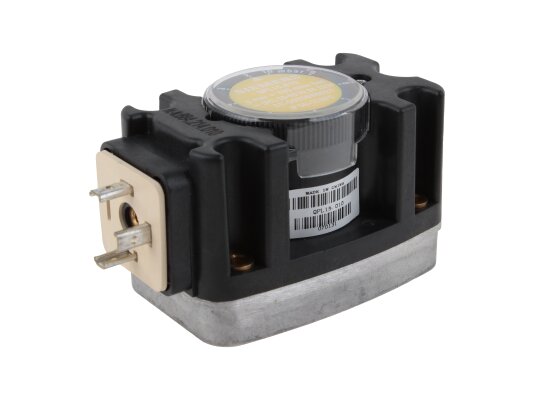

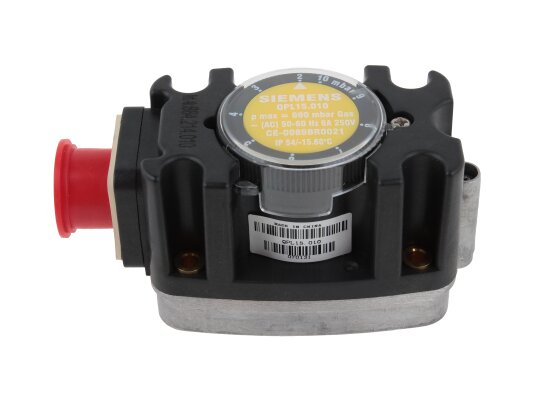

Реле давления Siemens QPL15.010, арт: S55722-S107-A100 служит для контроля дифференцированного давления воздуха и газов класса I, II, III в системах с рабочим давлением не более 690 мбар. Местом применения являются газовые горелки, газовые рампы и другое газопотребляющее оборудование.
Конструкция и особенности использования

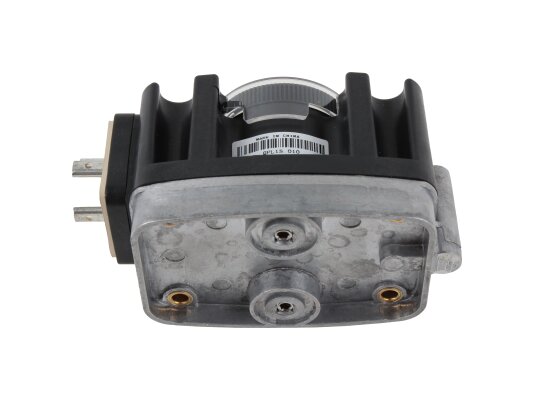

- При изготовлении корпуса и деталей реле Siemens использованы материалы, стойкие к составу рабочей среды, коррозии, внешним воздействиям. Корпус произведен из пластика, основание – из алюминия.
- Конструкция датчика рассчитана на эксплуатацию в широком диапазоне температур, от -20 до +60 °C. Важно принять меры по исключению образования конденсата, льда, проникновения воды в корпус.
- Пылевлагозащита электрических контактов соответствует стандарту IP 54. Реле не служит для установки и эксплуатации в местах повышенной пожаро-, взрывоопасности.
Принцип действия и параметры
Реле дифференцированного давления срабатывает, когда давление опускается ниже или превышает заданную точку переключения. Датчик регулируется в пределах от 2 до 10 мбар. Дифференциал переключения – 0,5 мбар.
Настройка и монтаж
- Для настройки реле предусмотрен регулятор. Доступ к нему ограничен крышкой, которую необходимо снять. Задание необходимых значений давления осуществляется поворотом ручки регулятора (при вращении по часовой стрелке давление повышается, против часовой стрелки – понижается).
- Размещение датчика при монтаже может быть любым (горизонтальное/ вертикальное), кроме перевернутого. Для подключения прибора применяется уплотнительное кольцо (O-ring).
Реле давления Siemens QPL15.010 прошло тесты и испытания, откалибровано на заводе.
