Описание

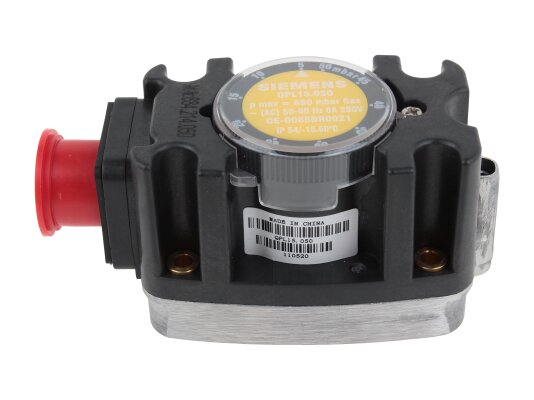

Линейка немецких реле давления QPLx5 Siemens служит для контроля давления газов класса 1, 2 и 3 и другой нейтральной газообразной среды в газовых горелках, рампах и другом газосжигающем оборудовании. Реле давления Siemens QPL15.050, арт: S55722-S108-A100 отвечает за контроль дифференцированного давления в системах с рабочим давлением не более 690 мбар.
Принцип действия и параметры
Реле дифференцированного давления замыкает контакт при падении давления ниже или превышении установленного значения переключения. Регулируемый диапазон давления составляет от 5 до 50 мбар. Дифференциал переключения – 1 мбар.
Конструкция и особенности эксплуатации

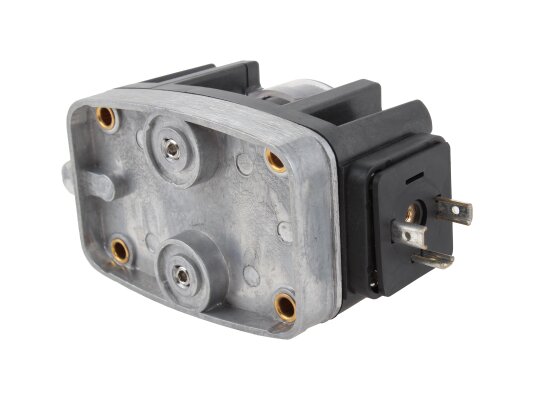

- Реле Siemens имеет надежную конструкцию, произведенную из материалов, совместимых с составом газов, стойких к коррозии и механическим воздействиям. Корпус – пластиковый, основание – алюминиевое.
- Уровень защиты от пыли и влаги соответствует стандарту IP 54. При подключении используется уплотнительное кольцо (O-ring).
- Допустимый диапазон температур окружающей среды при эксплуатации прибора: от -20 до +60 °C. Следует исключить образование конденсата, льда или попадание воды внутрь прибора. Реле запрещено устанавливать в зонах повышенной пожаро-, взрывоопасности.
Настройка и монтаж

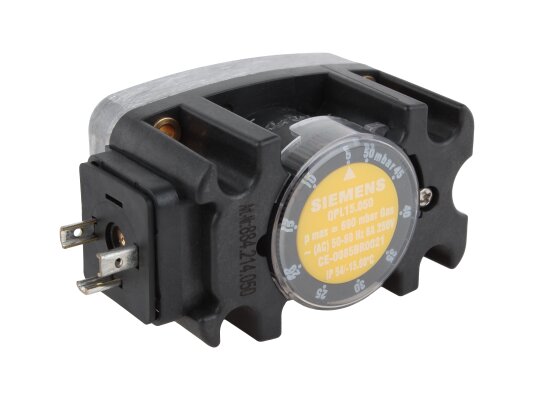

- Регулировка параметра срабатывания осуществляется путем поворота ручки регулятора, размещенного под крышкой корпуса. Ее следует открутить для настройки прибора. Вращение регулятора по часовой стрелке повышает давление, против часовой стрелки – понижает.
- Монтаж датчика можно выполнять как на вертикальную, так и на горизонтальную поверхность. Исключение – вниз головой.
Реле давления Siemens QPL15.050 прошло необходимые проверки и испытания, поставляется с заводской калибровкой.
