Описание

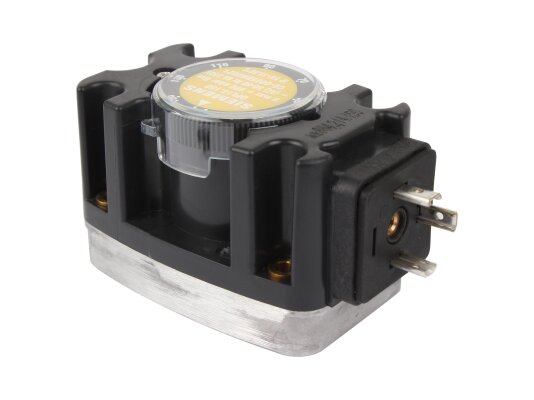

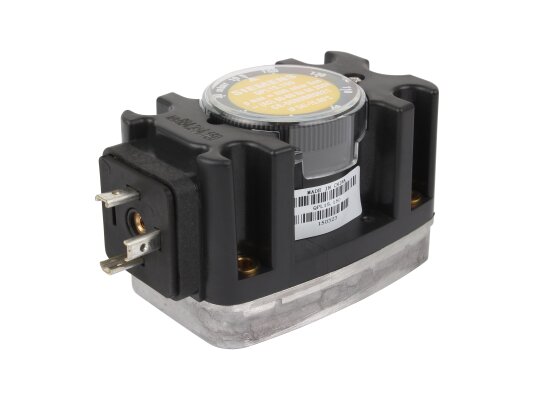

Реле давления Siemens QPL15.150, арт: S55722-S109-A100 – надёжный датчик от немецкого производителя, разработанный для контроля дифференцированного давления газа и воздуха. Характеризуется стабильным срабатыванием, высокой точностью, долговечной службой. Хорошо подходит для оснащения различных систем с давлением не более 690 мбар. Дифференциальный датчик регулируется в пределах от 5 до 150 мбар. Дифференциал переключения – 1 мбар.
Принцип действия
Реле дифференцированного давления срабатывает при падении давления ниже или превышении заданного значения переключения.
Конструкция и особенности

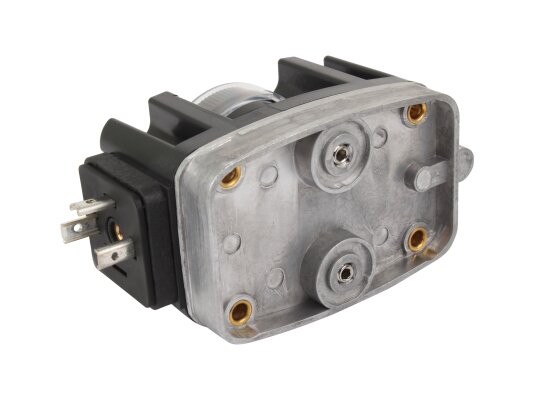

- Прибор контроля давления произведен из надежных материалов, стойких к ударам, коррозии и воздействию окружающей среды. Корпус выполнен из пластика, основание отлито из алюминия.
- Реле может эксплуатироваться при температуре окружающей среды от -20 до +60 °C. Важно исключить образование конденсата, льда или попадание воды в корпус датчика. Нельзя размещать прибор в зонах повышенной пожаро-, взрывоопасности.
- Конструкция соответствует стандарту защиты от пыли и влаги IP 54. При подключении используется уплотнительное кольцо (O-ring).

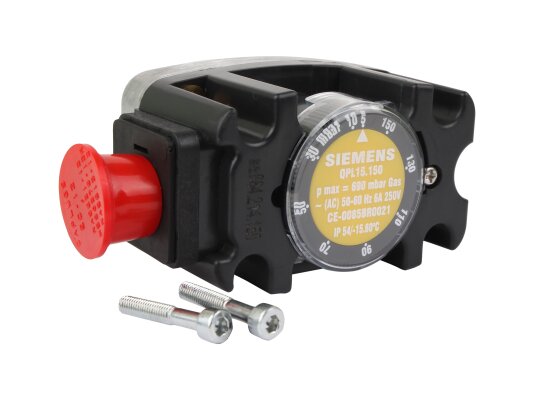

- Задание точки срабатывания происходит при помощи вращения ручки регулятора, который размещен под крышкой. Ее необходимо открутить для настройки параметров. Поворот регулятора по часовой стрелке повышает давление переключения, против часовой стрелки – понижает.
- Крепление реле допускается в горизонтальной или вертикальной ориентации, кроме вниз головой.
Реле давления Siemens QPL15.150 испытано на утечку, откалибровано в условиях завода.
