Описание

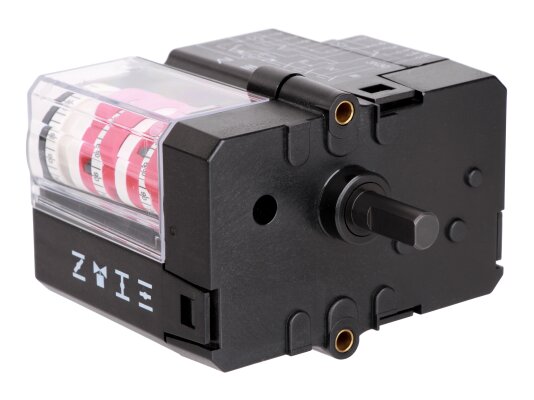

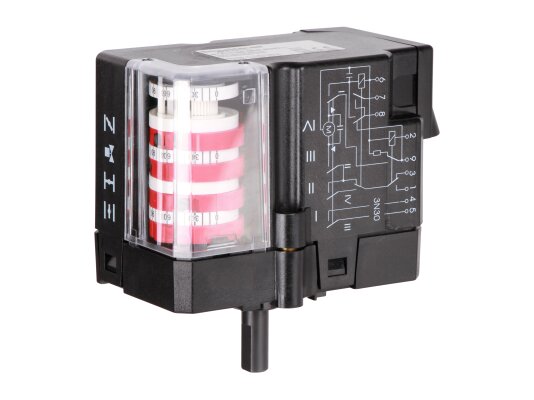

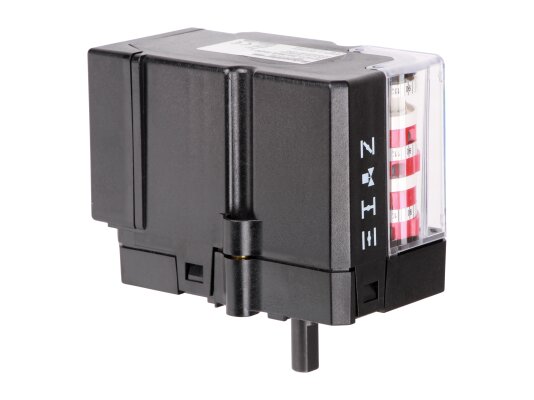

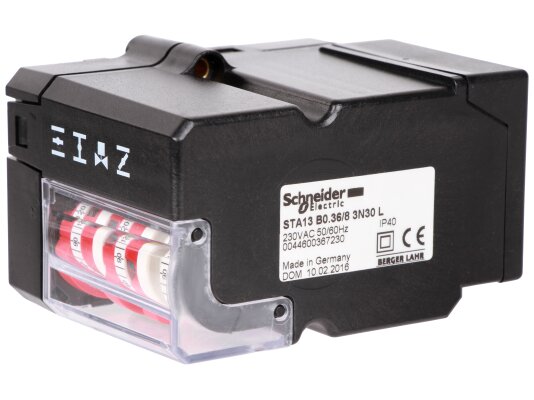

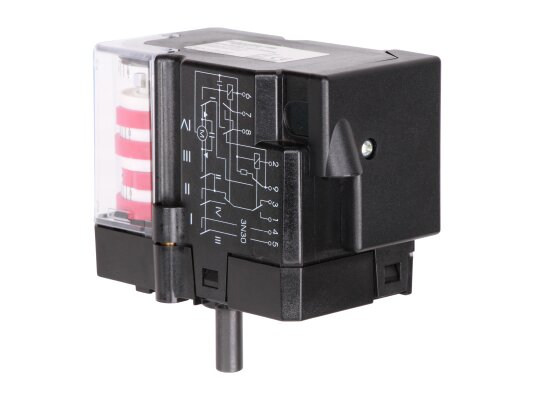

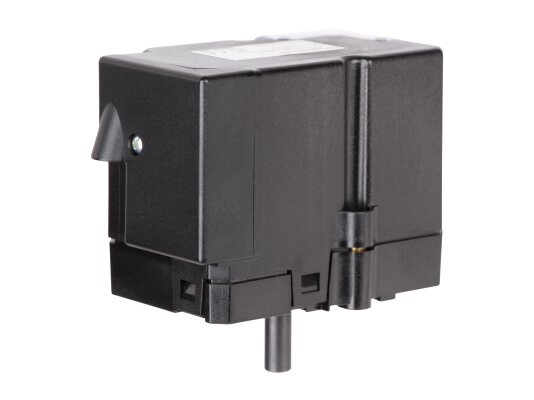

Сервопривод Berger Lahr / Schneider Electric STA13 B0.36/8 3N30 L перемещает воздушную заслонку, регулируя поток воздуха, поступающего на горение. Встраивается в горелки, сжигающие газ или жидкое топливо. Выделяется небольшими габаритами, бесперебойной службой, нетребовательностью в обслуживании.
Особенности:
- механический блок управления с кулачками;
- комплектация реле, ограничивающими и вспомогательными переключателями;
- левостороннее направление вращения вала привода;
- работа от электросети 220 В;
- время перемещения на 90° – 5 секунд;
- рабочие температуры 0…+60 °С;

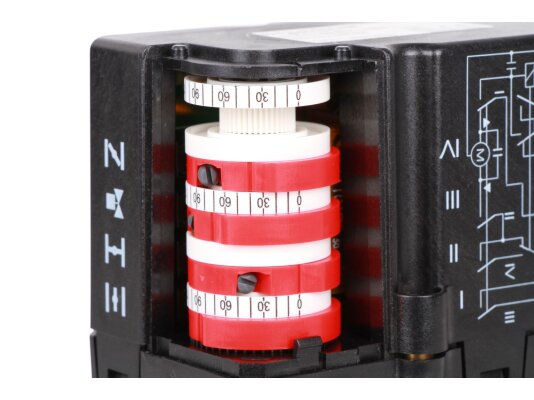

- регулировка кулачков с помощью отвертки (ослаблением или натяжением винта);
- корпус из ударопрочного, термостойкого пластика;
- металлический шток;
- уровень защиты от пыли и влаги – IP 40;
- прозрачная откидная крышка для удобства доступа к настройкам;
- установка в любом положении;

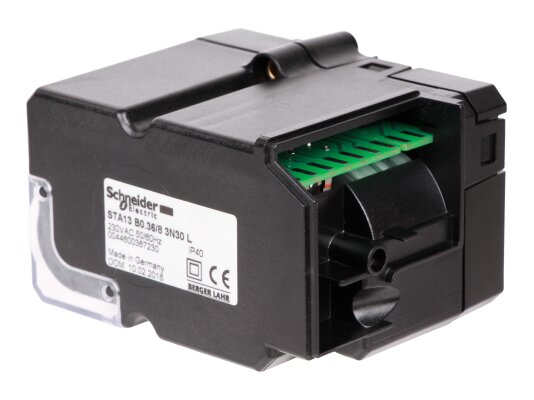

- электроподключение на винтовые клеммы;
- автоматическое смазывание рабочего механизма.
Применение
Сервопривод рассчитан на использование в системах сжигания топлива (газа) средней и высокой мощности. Используется для привода заслонок, воздушных клапанов без уплотнений.
Достоинства:
- короткий временной цикл полного хода (5 сек.);
- точное переключение;
- хорошие динамические характеристики;
- смазка рабочего узла постоянного действия;
- небольшой габариты, экономия пространства;
- удобный доступ к регулировкам.
Конструкция не подготовлена к установке потенциометра.
