Описание

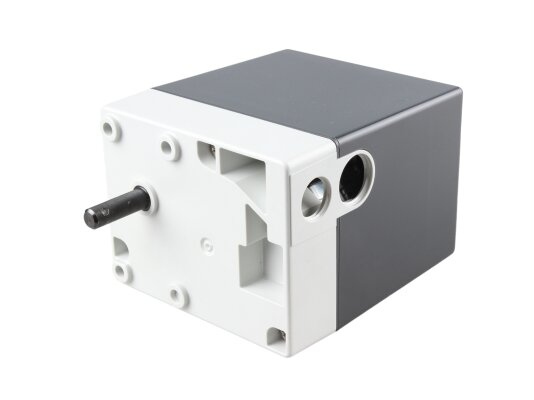

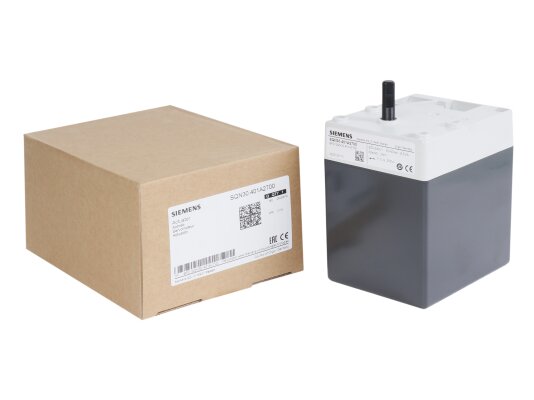

Сервопривод воздушной заслонки Siemens SQN30.401A2700 применяется в составе автоматики систем отопления средней и малой мощности. Способствует вращение заслонки горелочного устройства, регулируя точное соотношение воздушной смеси и потребляемого топлива. Устройство является базовой и конструктивно не служит для установки потенциометра (его можно подключить, если приобрести доп. комплект AGA32).
Важные характеристики
- Питание от сети: 220 В, 50/60 Гц.
- Крутящий момент: 3 Нм.
- Мощность энергопотребления: 6,5 ВА.
- Угол регулирования заслонки: от 0 до 90°.
- Температура окружающей среды: от -10…+60 °С.
Функции
Siemens применяется для контроля количества воздуха, необходимого для горения топлива. Работает в комплекте с регуляторами или под управлением топочного автомата, на котором задается соотношение топлива и воздуха. Угол открытия воздушной заслонки – 0.90 градусов, длительность отработки цикла (открытие на 90°) – 30 сек.
Исполнение и комплектация
Сервопривод укомплектован реверсивным синхронным электродвигателем с защитой от блокировки. Кулачковый вал из черненой стали можно отсоединять вручную от зубчатой передачи и мотора. Электрическое соединение выполняется через винтовые клеммы.
Корпус устройства произведен из жаростойкого и прочного пластика. Электрические компоненты защищены по стандарту IP40.
Siemens снабжен легко настраиваемыми конечными и вспомогательными переключателем, внутренней/внешней индикацией положения.
Вращение вала – против часовой стрелки. Для настройки точки переключения используются регулируемые кулачки.
За счёт смазке длительного действия в процессе эксплуатации не требуется обслуживание зубчатой передачи.
Достоинства:
- точное, безошибочное регулирование;
- надежность, термостойкость корпуса;
- незначительная потребляемая мощность;
- индикация положения;
- нетребовательность в обслуживании;
- стандартный уровень защиты IP40.
Предлагаем купить по цене дилера сервопривод воздушной заслонки Siemens SQN30.401A2700 – устройство автоматического регулирования для горелок Baltur. Немецкое качество и соответствие европейским стандартам – гарантия надёжной эксплуатации и долговечной службы изделия.
