Описание

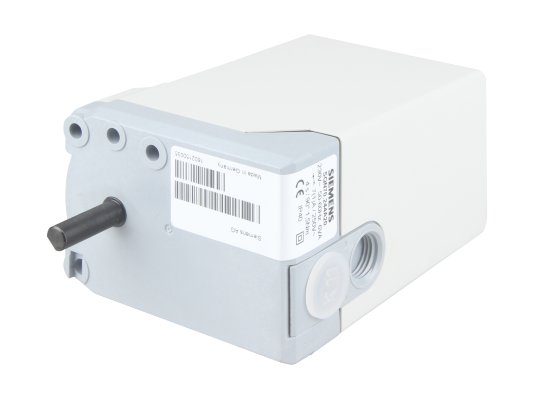

Сервопривод Elco SQN70.244A20, арт: 65074367 открывает, перемещает в пределах 0.160° и закрывает воздушную заслонку, обеспечивая подачу воздуха в достаточном объеме для формирования оптимального состава сжигаемой топливной смеси или продувки камеры сгорания. Работает совместно с топочным автоматом, 3-позиционным регулятором, контроллером RWF40. Собран в компактном корпусе из пластика, прост в настройке, не нуждается в обслуживании.
Отличия серии SQN70:
- для горелок малой и средней мощности, сжигающих газ или жидкое топливо;
- концевые и вспомогательные переключатели для задания параметров открытия;
- работа от реверсивного синхронного двигателя с защитой от блокировки;
- широкий рабочий диапазон для настройки угла поворота, 0.160°;
- кулачки и разметка для точной регулировки концевых и вспомогательных выключателей;
- отсоединяемая зубчатая передача, не требующая техобслуживания;
- ведущий вал из черненой стали;
- прочный и легкий корпус из пластика, стойкого к температурным воздействиям;
- пыле-, влагозащита корпуса по стандарту IP40;
- внутренняя индикация положения;
- интегральная электронная схема;
- возможность установки в любом положении;
- эксплуатация при температуре: -20.+60 °C.
Специальная крышка корпуса AGA34 позволяет подготовить оборудование под установку потенциометра.
Особенности и параметры модели:
- работа от электросети 220 В, -15%, +10 %;
- вращение вала против часовой стрелки;
- продолжительность цикла на 90° – 4 сек.;
- крутящий момент – 1,5 Нм;
- для привода воздушных заслонок.
Сервопривод Elco SQN70.244A20 соответствует европейским стандартами безопасности, прошел необходимые испытания, готов к установке. Работы по монтажу и вводу в эксплуатацию должен выполнять квалифицированный специалист. Нельзя допускать попадание в корпус влаги, наличие конденсата, обледенение.
