Описание

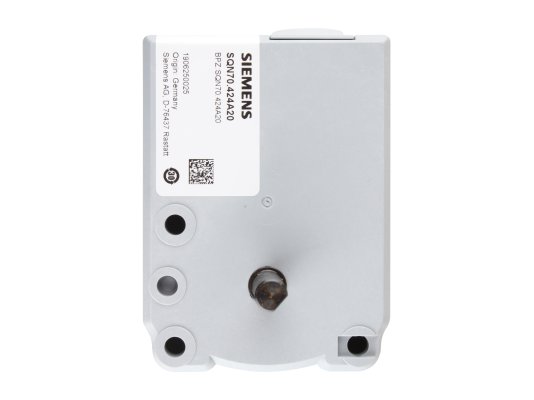

Сервопривод Elco SQN70.424A20, арт: 65322900 служит для продувки топочной камеры и получения необходимой пропорции топлива и воздуха при формировании сжигаемой смеси. Встраивается в маломощные и среднемощные промышленные горелки, потребляющие газ или жидкое топливо. Управляет положением воздушной заслонки при поступлении сигнала от контроллера котла или регулятора. Привод работает от реверсивного двигателя с защитой от блокировки. Характеризуется надёжным исполнением, широким диапазоном угла открытия, точностью переключения, нетребовательностью в обслуживании.
Особенности
Сервопривод открывает, перемещает, закрывает воздушную заслонку под управлением менеджера горения, трехпозиционного регулятора или контроллера RWF40. Работает от синхронного двигателя 230 В. Стальной вал вращается влево, легко открепляется вручную. Обратное зацепление осуществляется автоматически. Зубчатая передача обработана смазкой, не требует обслуживания в период эксплуатации.
Для задания рабочих параметров электропривод оснащен концевыми и вспомогательными выключателями. Точная настройка осуществляется вращением кулачков. Предусмотрена внутренняя индикация положения.
Пластиковый ударо-, термостойкий корпус защищает рабочий узел от внешних воздействий. Уровень защиты от пыли и влаги соответствует стандарту IP40.
Достоинства:
- точное переключение в соответствии с заданными настройками;
- легкое отсоединение ведущего вала, автоматический возврат;
- стабильная работа при температурах внешней среды -20.+60 °C;
- нетребовательность в обслуживании;
- интегральная электронная схема;
- небольшой габариты, любое монтажное положение.
Сервопривод Elco SQN70 можно переоборудовать под установку потенциометра при оснащении специальным комплектом AGA34.
