Описание

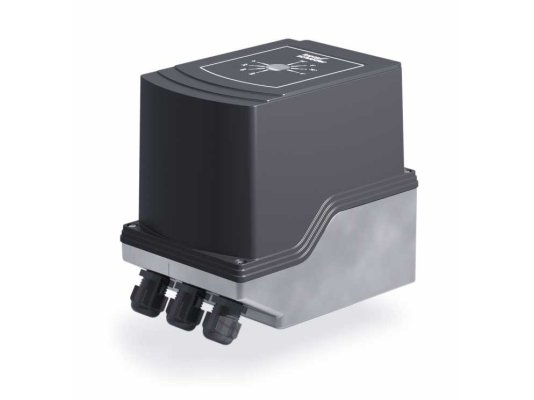

Сервопривод Kromschroder IC 50-30W20E передает вращательное движение, обеспечивая положение дискового затвора от 0 до 90° в процессе регулирования потока воздуха или отходящего газа. Полное открытие на 90° осуществляется за 30 сек. Особенность версии – возможность выбора направления вращения с помощью переключателя, увеличенный вращающий момент (20 Нм), высокий уровень электрозащиты. Привод не переводится в исходное положение при потере рабочего напряжения.
Особенности:
- работа от электросети 220 В, -15/+10 %;
- плавное регулирование;
- крутящий момент – 20 Нм;
- время полного хода (открытие на 90°) – 30 секунд;
- допустимые температуры внешней среды: -20…+60 °С;
- встраиваемый потенциометр для контроля положения привода;
- электроподключение через кабельные вводы М20;
- 2 концевых переключателя для ограничения хода;
- 3 дополнительных переключателя для управления внешними приборами или контроля промежуточных положений;
- переключение режимов автоматический/ручной для упрощения установки точек срабатывания;
- простая настройка положения переключения с помощью отвертки;
- задание направления вращения ползунковым переключателем;
- рабочий узел, не требующий обслуживания;
- защита от пыли и влаги по стандарту IP 65;
- металлическое литое основание и термо-, ударостойкая пластиковая крышка;
- установка в вертикальном или горизонтальном положении, за исключением перевернутого.
Применение
Kromschroder IC 50-30W20E разработан для привода вращающихся деталей и управления потоком рабочей среды. В сочетании с дисковыми затворами DKR регулирует расход горячего воздуха или дымовых газов в воздуховодах и дымоходах.
