Описание

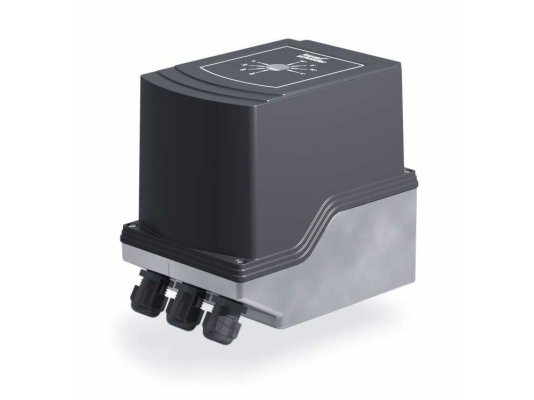

Сервопривод Kromschroder IC 50-60Q30E, арт: 74215235 – исполнительный механизм для дроссельных заслонок типа DKR. Служит для передачи вращательного движения и перемещения дискового затвора в положение от 0 до 90° в процессе управления потоком воздуха или газа. Полное открытие на 90° осуществляется за 60 сек. Преимуществом версии является переключатель направления вращения, повышенный крутящий момент (20 Нм), высокий уровень пылевлагозащиты, встраиваемый потенциометр. Привод остается в текущей позиции при потере рабочего напряжения.
Особенности:
- электропитание – 120 В, -15/+10 %;
- непрерывный контроль;
- крутящий момент – 20 Нм;
- выбор направления вращения с помощью ползункового переключателя;
- цикл полного хода (открытие на 90°) – 60 секунд;
- встраиваемый потенциометр обратной связи для мониторинга угла открытия затвора;
- 2 концевых переключателя для ограничения угла поворота;
- 3 дополнительных переключателя для управления внешними приборами или контроля промежуточных позиций;
- переключатель режимов автоматический/ ручной для простой наладки устройства;
- настройка концевых переключателей с помощью отвертки;
- рабочий узел, не требующий обслуживания;
- защита от пыли и влаги по стандарту IP 65;
- электроподключение через кабельные вводы М20;
- металлическое литое основание и термо-, ударостойкая пластиковая крышка.
Монтаж и условия эксплуатации
Сервопривод Kromschroder IC 50-60Q30E может размещаться в вертикальном или горизонтальном положении, кроме перевернутого. Допустимые температуры внешней среды: -20…+60 °С. Технические характеристики позволяют устанавливать привод в помещениях и условиях улицы. Необходимо исключить вероятность образования конденсата.
