Описание

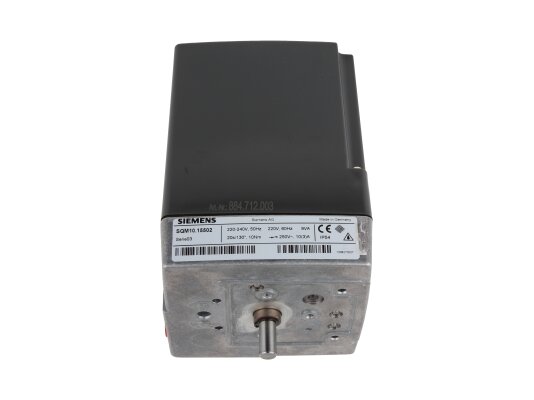

Сервопривод воздушной заслонки Siemens SQM10.15502 используется для клапанов воздушных заслонок котлов и горелочных устройств. Управляет положением заслонки для подачи необходимого объема воздуха при создании топливо-воздушной смеси. Способствует наилучшему сгоранию топлива, повышает КПД котла.

Основные параметры и условия эксплуатации

• Питание от сети: 220-240 В, 50/60 Гц.
• Энергопотребление: 9 ВА.
• Длительность поворота на 90°/130°: 14/ 20 секунд.
• Крутящий момент: 10 Нм.
• Температурный режим: -20…+60 °С.
• Диаметр ведущего вала: 10 мм.

Исполнение и особенности

Сервопривод может устанавливаться в 2-х положениях: с углом на 90 и 130 градусов. Синхронный электродвигатель вращает вал против часовой стрелки.

Предусмотрено 2 концевых и 5 вспомогательных переключателей.

Siemens работает совместно с топочным автоматом, контролирующим процесс горения топлива, что даёт возможность получить оптимальную пропорцию топливо/воздух для эффективного сгорания.

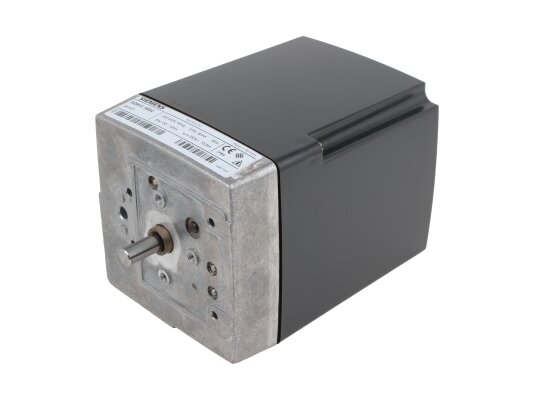

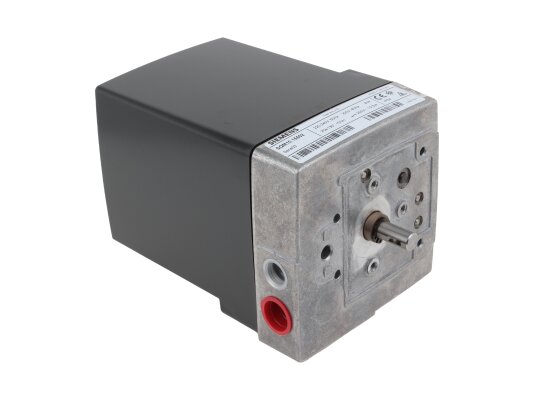

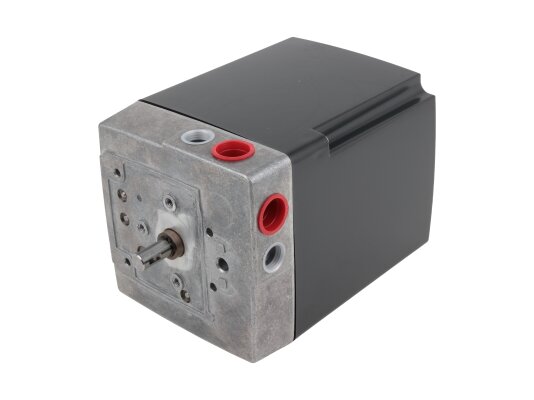

Модель поставляется в литом алюминиевом корпусе с пластиковой крышкой, устойчивой к ударам и высоким температурам. Предусмотрено 4 отверстия с резьбой для кабельных вводов Pg11. Электрозащита корпуса отвечает стандарту IP 40.

Конструкция предусматривает посадочное место для установки потенциометра.

Достоинства:

• 2 варианта открытия;
• монтаж в любом положении;
• надёжное исполнение;
• экономичное потребление;
• возможность установки потенциометра.
