Описание

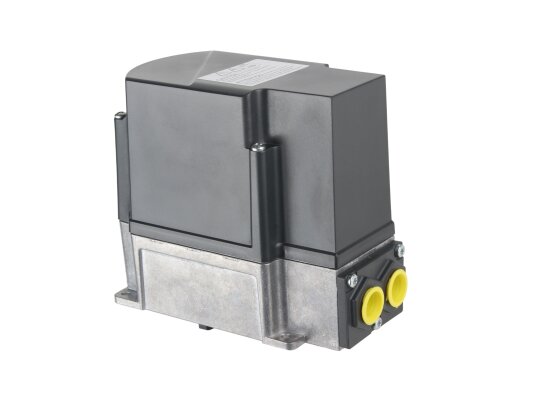

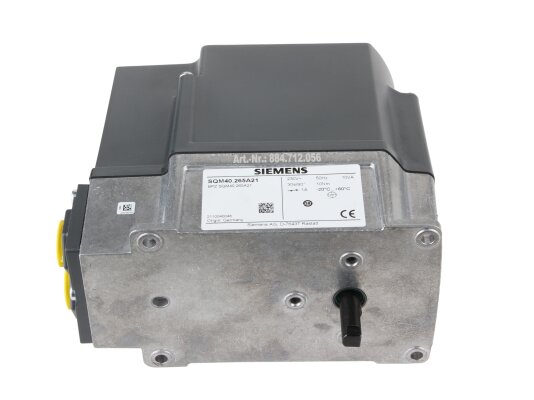

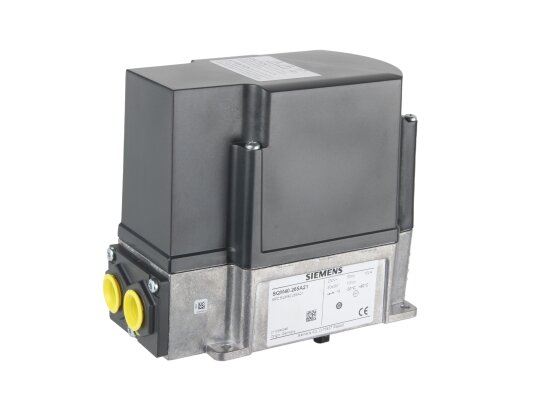

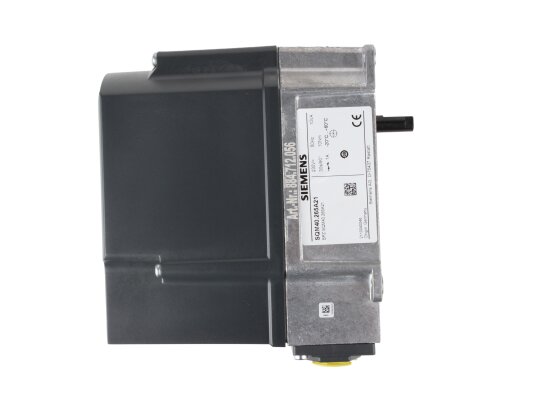

Сервопривод Siemens SQM40.265A21 переводит в необходимое рабочее положение воздушные/ газовые заслонки, дисковые затворы, штоки клапанов и другие узлы, требующие вращательного движения. Диапазон угла открытия 0…90°.
Особенности SQM40.265A21:
- 6 переключателей;
- работа от сети 230 В, -15%, +10%;
- крутящий момент – 10 Нм;
- длительность полного хода (90°) – 30 секунд;
- вращение против часовой стрелки.
Устройство и эксплуатационные характеристики
- Siemens SQM40 произведен по стандартам пылевлагозащиты IP 54, что даёт способность устанавливать его в помещениях и на открытых участках. Корпус отлит из алюминия, крышка изготовлен из ударопрочного, жаростойкого пластика.
- Сервопривод работает от синхронного реверсивного двигателя с защитой от блокировки и отсоединяемым вручную валом (зацепление – автоматическое). Зубчатая передача и подшипники не требуют обслуживания благодаря смазке непрерывного действия.
- Привод работает под управлением топочного автомата или в сочетании с регуляторами, контроллерами.
- Сервопривод оснащен концевыми и вспомогательными переключателями. Точки переключения задаются с помощью регулируемых кулачков. Максимальный угол открытия заслонки – 90°. Предусмотрена индикация положения.
- Электрическое соединение выполняется через винтовые клеммы. Для свободного ввода кабелей предусмотрены большие технологические отверстия. Сервопривод может фиксироваться в любом положении. Размещение – в местах с температурой окружающего воздуха:-20.60 °C, влажностью 95%.
Преимущества:
- широкая сфера применения;
- защита от пыли и атмосферных осадков класса IP 54;
- точное позиционирование;
- синхронный электродвигатель с защитой от блокировки;
- внутренняя индикация положения;
- концевые и вспомогательные переключатели с легкой настройкой;
- смазка рабочего механизма, не требующая замены.
Применение
Основная сфера применения – жидкотопливные и газовые горелки средней и высокой мощности. Сервопривод Siemens SQM40.265A21 позволяет регулировать поток газа / воздуха для получения оптимального состава топливной смеси и ее эффективного сжигания с максимальной теплоотдачей.
