Описание

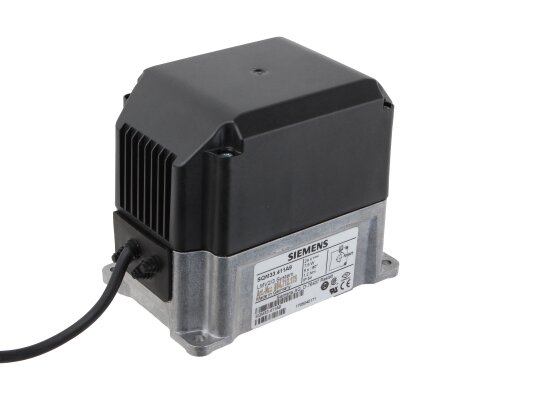

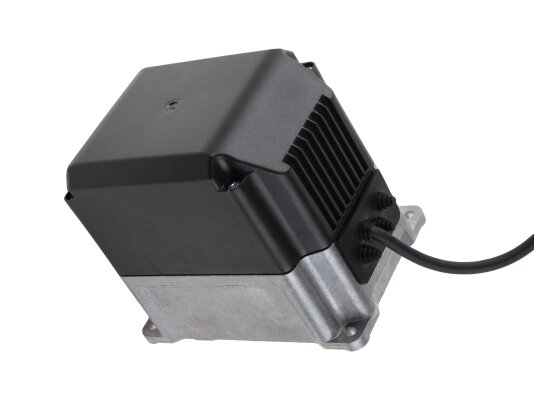

Сервопривод Siemens SQM33.411A9 в сочетании с топочной автоматикой регулирует положение газовой, воздушной заслонки, жидкотопливных клапанов в процессе подготовки топливной смеси к сгоранию. Угол открытия заслонки задается в диапазоне от 0 до 90°. На полное открытие уходит 5 секунд.
Конструкция и особенности
- Сервопривод SQM33 характеризуется надёжной, износостойкой конструкцией с длительным сроком службы. Редуктор имеет небольшой зазор. Использование смазки пролонгированного действия в зубчатой передаче и подшипниковой опоре освобождает от необходимости техобслуживания рабочего узла.
- Управление и подача ответной связи о позиции заслонки происходит посредством совместного кабеля. Он также служит для электропитания.
- Siemens SQM33 укомплектован синхронным шаговым двигателем 24 В ±20 % с защитой от блокировки и крутящим моментом 1,2 Нм. Основные характеристики и настройки определяются топочным автоматом (например, LMV27) или другим управляющим устройством.

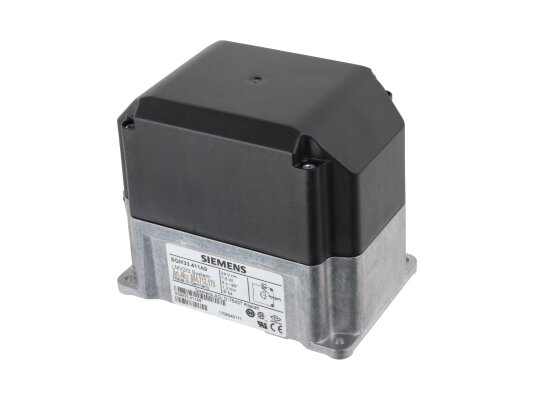

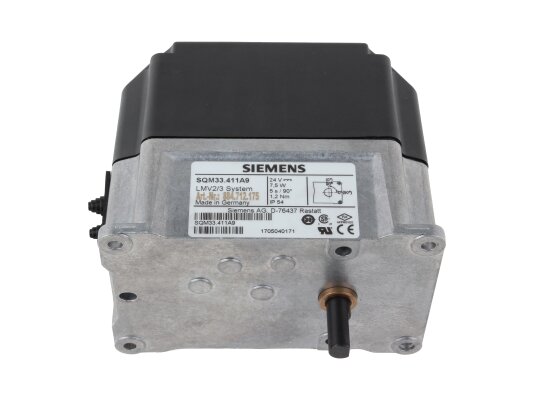

- Корпус привода отлит из алюминия, крышка сделан из прочного термопластика. Цилиндрический редуктор произведен из износостойкой стали и пластмассы. Приводной вал – стальной.

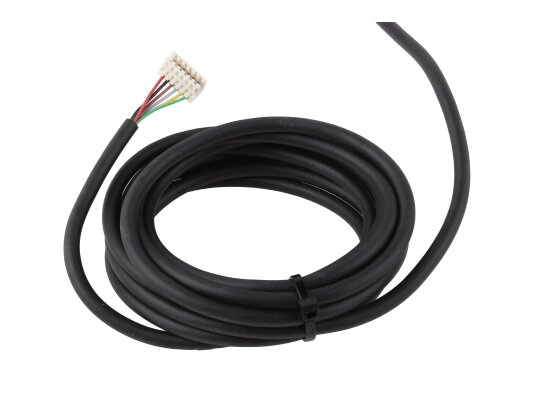

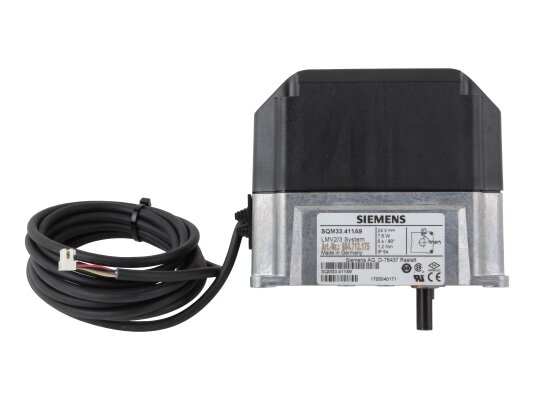

- Сервопривод поставляется с присоединенным кабелем длиной 3 м и штекерными разъемами. Уровень электрозащиты соответствует стандарту IP 54 при реализации достаточной защиты подшипника вала от воздействия воды и пыли. Монтаж устройства может осуществляться в любом положении.
- Серводвигатель SQM33 рассчитан на эксплуатацию при внешних температурах -20.+60 °C и относительной влажности 95%. Ресурс изделия – 250 тыс. полных циклов (закрыто-открыто-закрыто).
Сервопривод Siemens SQM33.411A9 произведен по стандартам ЕС, сертифицирован.
