Описание

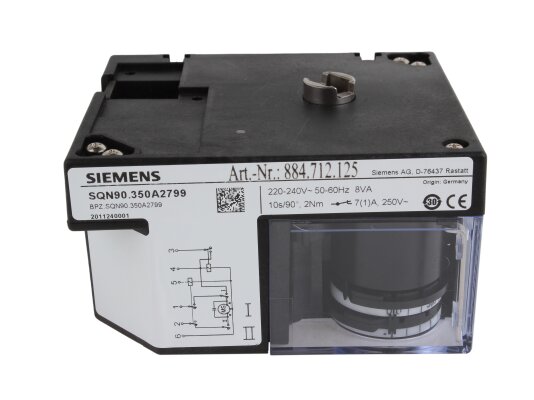

Сервопривод Siemens SQN90.350A2799 служит для автоматического изменения положения воздушной заслонки, регулирования соотношения компонентов топливовоздушной смеси. Рассчитан на применение в 1-ступенчатых, 2-ступенчатых или модулируемых маломощных и среднемощных горелках, сжигающих газ или жидкое топливо. Открывает заслонку на 90° в течение 10 сек.
Особенности

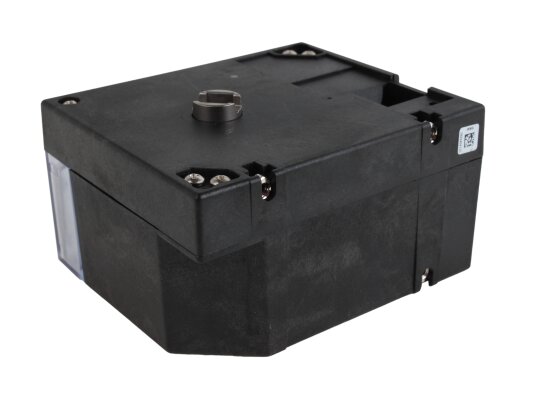

- Корпус сервопривода устойчив к ударам и воздействию температур, произведен из прочного пластика. Соответствует стандарту пылевлагозащиты IP 40.
- Siemens SQN90 оснащен реверсивным электродвигателем с крутящим моментом 2 Нм, вращающим вал против часовой стрелки. Работает от сети AC 220-240 В, 50-60 Гц. Зубчатая передача может вручную открепляться от вала и двигателя. Присоединение происходит автоматически.
- Редуктор обработан смазкой постоянного действия, не нуждается в регулярном обслуживании. Электроподключение осуществляется через винтовые клеммы.
- Функциями сервопривода управляет топочный автомат (LОА/ LМО/ LМG/ LFL), который рассчитывает пропорцию топлива (газа) и воздуха. Привод также может работать с регуляторами.
- Сервопривод укомплектован 2 реле, 8 клеммами, 2 переключателями. Настройка выключателей осуществляется посредством кулачков и шкалы, отражающей угол переключения. Диапазон угла открытия 0…90 °. Предусмотрена внутренняя индикация положения и возможность установки потенциометра.
Достоинства:
- быстрое перемещение заслонки;
- точный угол открытия;
- внутренний индикатор положения;
- возможность размещения потенциометра;
- отсоединяемая вручную зубчатая передача;
- смазка постоянного действия, не требующая замены;
- простая регулировка переключателей;
- ударопрочный, термостойкий пластиковый корпус;
- защита от пыли/влаги класса IP 40.
Температурные условия
Сервопривод Siemens SQN90.350A2799 рассчитан на эксплуатацию при температурах внешней среды от -20 до +60 °С и влажности 95%.
