Описание

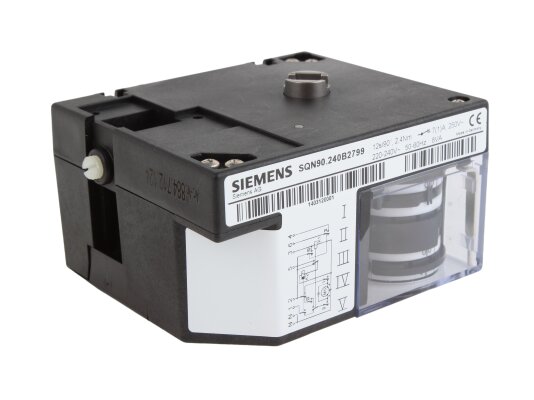

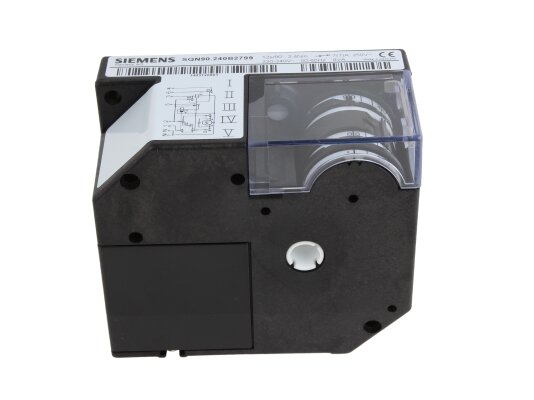

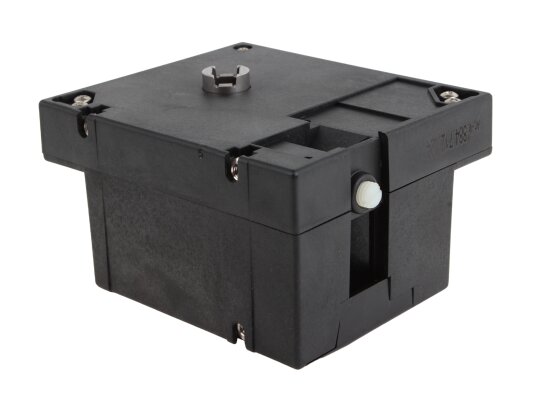

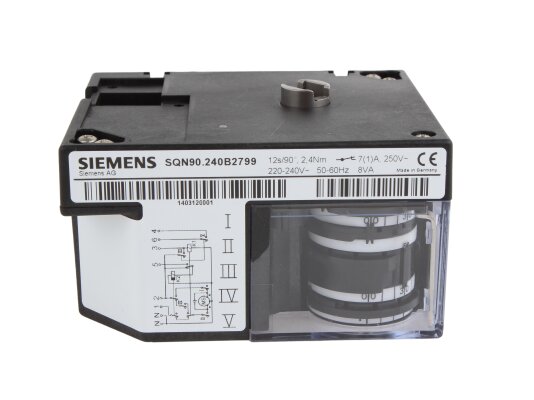

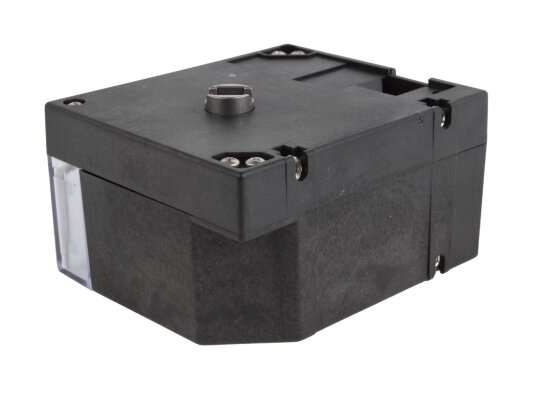

Сервопривод Siemens SQN90.240B2799 применяется для открытия-закрытия воздушной заслонки и получения точного соотношения топлива и воздуха при формировании сжигаемой смеси. Встраивается в системы автоматического регулирования газовых и жидкотопливных горелок. На открытие затвора на 90° уходит 12 сек.
Особенности
- Сервопривод перемещает заслонку на необходимый угол при получении команды от топочного автомата (LОА/ LМО/ LМG/ LFL), работает с регуляторами.
- Siemens SQN90 оснащен 2 реле, 8 клеммами, 5 переключателями. Точки переключения концевых и вспомогательных выключателей легко задаются с помощью кулачков и шкалы. Диапазон угла открытия заслонки 0…90 °.
- Устройство работает от синхронного электродвигателя с питанием от сети 220 В и крутящим моментом 2,4 Нм (направление вращения вала – против часовой стрелки). Электромотор запускает движение приводного вала и распредвала через зубчатую передачу.
- Редуктор обработан смазкой постоянного действия, не требует дополнительного обслуживания. Может отсоединяться вручную с последующим автоматическим зацеплением.
- Жаростойкий, ударопрочный корпус исключает повреждения рабочего узла. Защищен от воздействия грязи, класс IP 40.
- Siemens SQN90 снабжен внутренней индикацией, подключается на винтовые клеммы. Возможна установка потенциометра (опция).
- Стабильная работа привода гарантирована при температурах внешней среды -20…+60 °С и влажности 95%.
Достоинства Siemens SQN90.240B2799:
- универсальность;
- точность позиционирования;
- внешняя (опция) и внутренняя индикация;
- простая регулировка всех типов переключателей;
- нетребовательность в обслуживании;
- отсоединяемая зубчатая передача;
- ударопрочный, жаростойкий пластиковый корпус;
- электрозащита класса IP 40.
Применение
Сервопривод подходит для оснащения 1-ступенчатых, 2-ступенчатых и модулируемых горелок средней и малой мощности, работающих на газе или жидком топливе.
