Описание

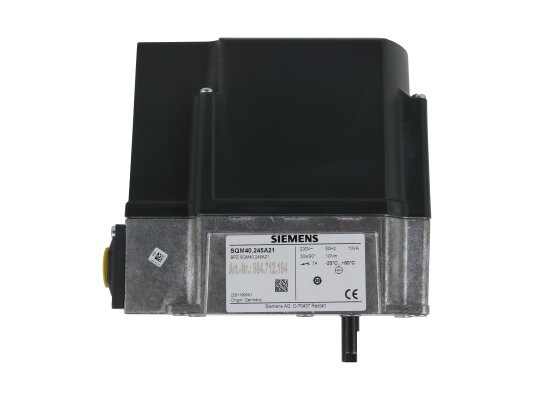

Сервопривод Siemens SQM40.245A21 отвечает за перемещение заслонки в необходимую позицию при подготовке топливной смеси к сгоранию или продувке камеры. Работает в сочетании с автоматикой горелки или другим управляющим устройством. Угол открытия регулируется в диапазоне 0…90°. Встраивается в промышленные системы отопления, горячего водоснабжения, вентиляции и кондиционирования воздуха.

Особенности SQM40.245A21:

• электронная версия с аналоговым входом управления;
• внутренняя индикация положения;
• комплектация 3 переключателями;
• рабочее напряжение: 220 В, -15%, +10%;
• крутящий момент – 10 Нм;
• открытие на 90° за 30 секунд;
• работа от синхронного двигателя с защитой от блокировки;
• вращение вала – против часовой стрелки;
• простой способ регулировки точек переключения;
• высокий уровень электрозащиты, IP 66;
• потенциометр для контроля положения вала;
• возможность размещения в произвольном положении.

Устройство и условия эксплуатации

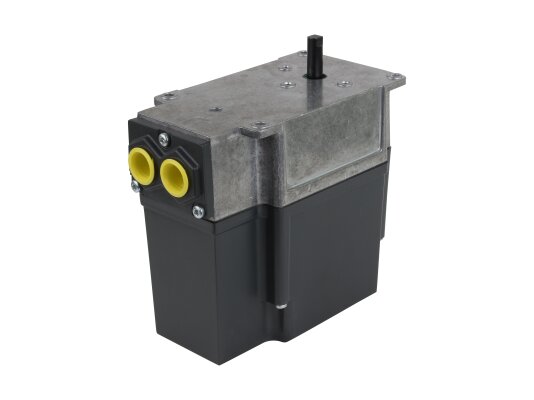

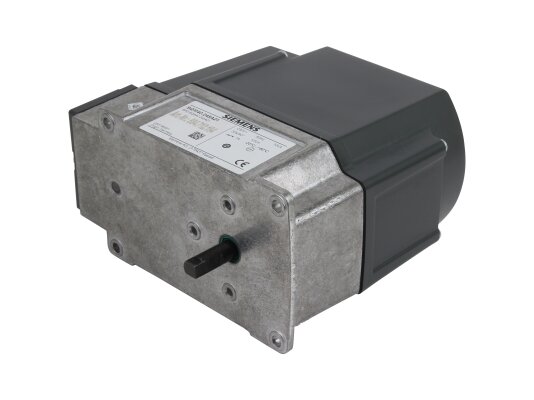

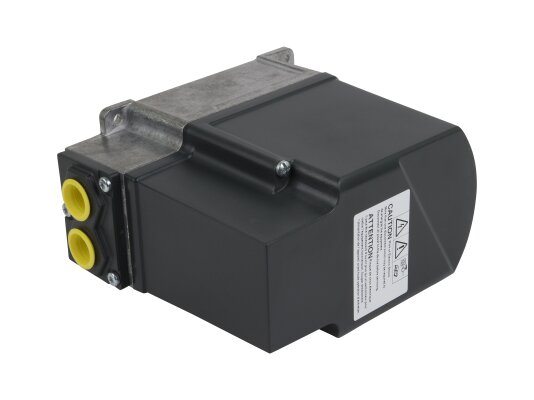

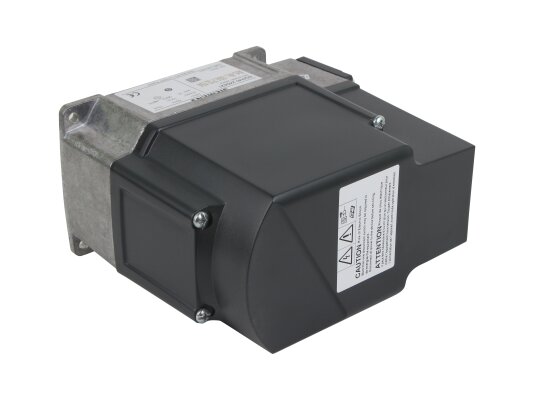

Сервопривод Siemens SQM40.245A21 имеет компактную, надежную конструкцию. Рабочий узел защищен корпусом из литого алюминия с крышкой из ударопрочного, жаростойкого пластика. На дне предусмотрены монтажные отверстия для фиксации к рабочей поверхности.

Вал может открепляться вручную, нажатием на штифт. Повторное подключение – автоматическое. Редуктор с подшипниками не нуждаются в обработке смазкой (использован смазывающий материал постоянного действия).

Сервопривод может размещаться в местах с внешними температурами -20.+60 °C и относительной влажностью 95%.
