Описание

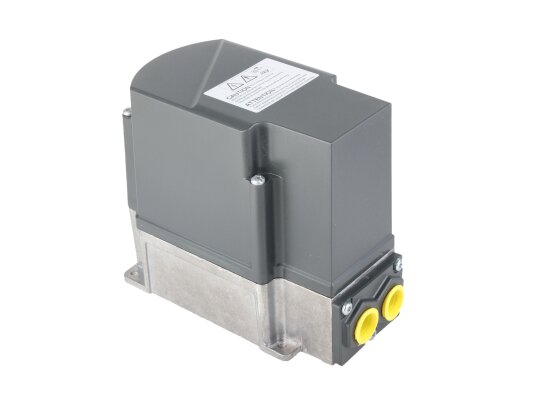

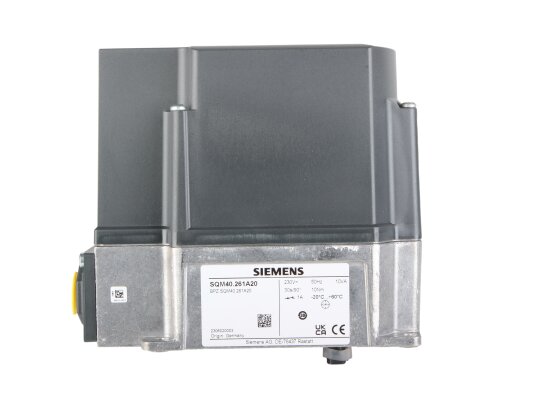

Сервопривод Siemens SQM40.261A20 служит для установки в горелки, сжигающие газ или жидкое топливо. Функцией является приведение в действие газовых / воздушных заслонок и других элементов системы, требующих вращательного движения. Допустимый диапазон настройки угла открытия 0…90°.
Особенности SQM40.261A20:
- 6 переключателей;
- питание от сети напряжением 230 В, -15%, +10%;
- крутящий момент – 10 Нм;
- длительность полного хода (90°) – 10-90 секунд;
- вращение против часовой стрелки.
Исполнение и установка:
- литой алюминиевый корпус, прочная крышка из термостойкого пластика;
- синхронный реверсивный электродвигатель с защитой от блокировки;

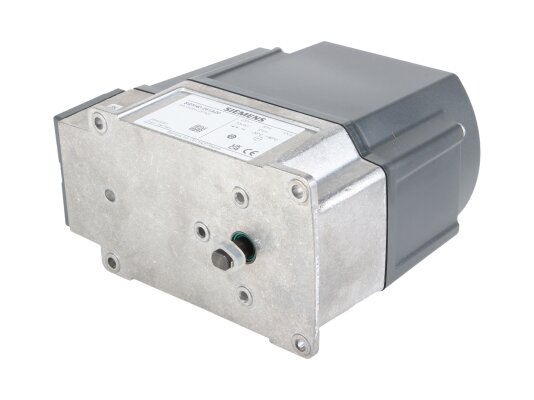

- отсоединяемый вал (нажатие на соединительный штифт, повторное зацепление – автоматическое);
- не требующие обслуживания зубчатая передача и подшипники (смазка непрерывного действия);
- исполнение по стандарту пылевлагозащиты IP 54;
- работа под управлением автомата горения, в паре с регуляторами, контроллерами;

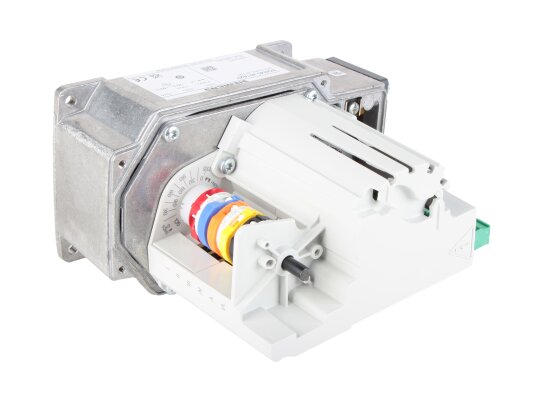

- легко настраиваемые концевые и вспомогательные переключатели;
- максимальный угол открытия заслонки – 90°, индикация положения;

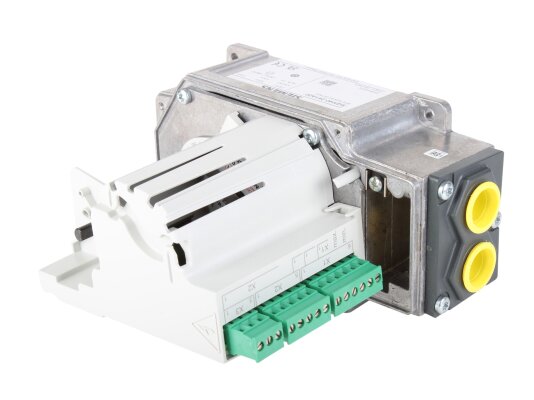

- электрическое соединение через винтовые клеммы;
- крупные технологические отверстия для свободного ввода кабелей;
- монтаж в любом положении;
- температура окружающей среды -20.+60 °C, влажность 95%
Применение
Сервопривод Siemens SQM40.261A20 предназначен для комплектации средне- и высокомощных горелок. Встраивается в системы автоматического регулирования подачи воздуха, топлива или газа для поддержания необходимой пропорции компонентов сжигаемой смеси и производительной работы котла. Сфера применения: системы отопления, горячего водоснабжения, вентиляционные установки, устройства кондиционирования воздуха, технологические линии в различных производствах.
