Описание

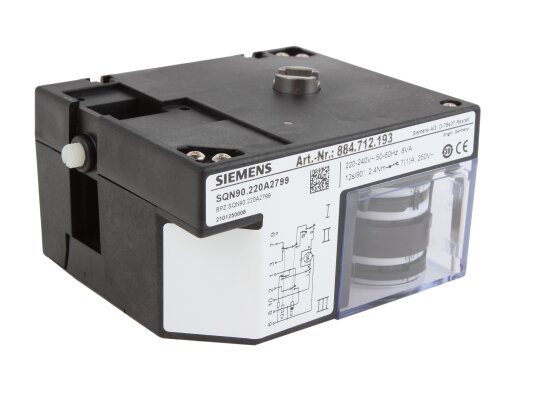

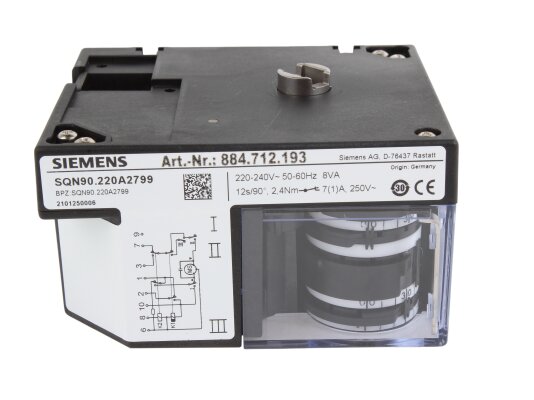

Сервопривод Siemens SQN90.220A2799 регулирует положение воздушной заслонки при подготовке топливовоздушной смеси к сгоранию. Встраивается в 1-ступенчатые, 2-ступенчатые или модулируемые маломощные и среднемощные горелки, потребляющие газ или жидкое топливо. Открытие заслонки на 90° осуществляется в течение 12 сек.
Особенности
- Сервопривод выполняет свои функции под управлением менеджера горения (LОА/ LМО/ LМG/ LFL), определяющего пропорцию и объемы компонентов смеси. Привод также может работать с регуляторами.
- Синхронный двигатель с питанием от сети 220 В и крутящим моментом 2,4 Нм приводит в движение приводной вал и распредвал через зубчатую передачу. Редуктор может отсоединяться вручную с повторным автоматическим зацеплением и не требует регулярного обслуживания благодаря смазке постоянного действия.
- Сервопривод оснащен 2 реле, 8 клеммами, 3 переключателями Используя кулачки, осуществляется регулировка положения срабатывания каждого концевого и вспомогательного переключателя. Диапазон регулировки 0…90 °.

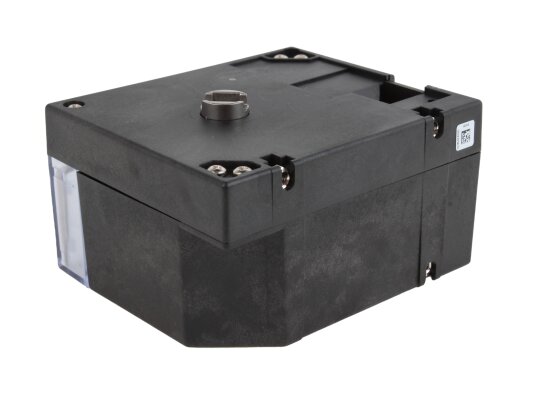

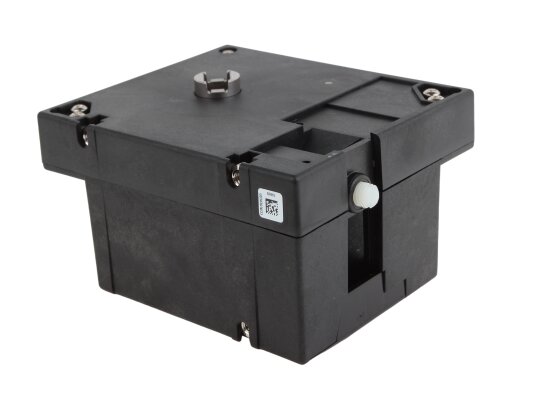

- Корпус изготовлен из пластика, стойкого к механическим и температурным воздействиям, защищает устройство от пыли/влаги по стандарту IP 40.

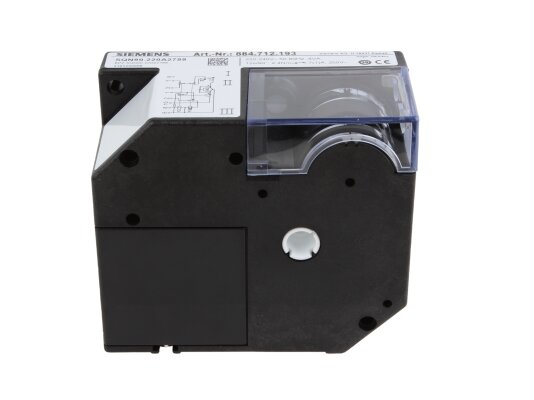

- Siemens SQN90 оснащен внутренней индикацией положения вала. Доступна установка потенциометра. Электрическое соединение осуществляется через винтовые клеммы.
Достоинства:
- быстрое и точное позиционирование заслонки;
- индикация положения;
- отсоединяемый вручную редуктор;
- смазка непрерывного действия, не требующая замены;
- крепкий полимерный корпус, устойчивый к нагреву;
- простота настройки точек переключения;
- опциональная установка потенциометра;
- защита от пыли/влаги класса IP 40.
Температурные условия
Сервопривод Siemens SQN90.220A2799 рассчитан на работу при температурах внешней среды -20…+60 °С и влажность 95%.
