Описание

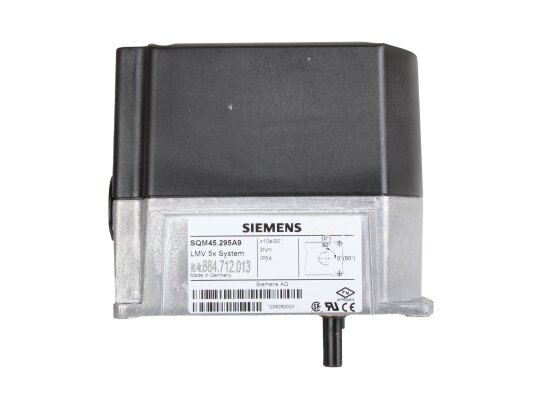

Сервопривод воздушной заслонки Siemens SQM45.295A9 разработан для регулирования позиции заслонки в горелках Cib Unigas, что даёт возможность добиться правильной пропорции топлива и воздуха для эффективного сжигания рабочей смеси с максимальной теплоотдачей. Исполнительное устройство работает совместно с топочным автоматом LMV5xx, способствует повышению КПД котельной установки.
Технические и эксплуатационные параметры
- Подключение к сети: AC 2 x 12 V.
- Крутящий момент: 3 Нм.
- Энергопотребление: 9…15 ВА.
- Длительность открытия на 90°: 10 сек.
- Температурные ограничения: -20…+60 °С.
Устройство и конструктивные особенности
- Исполнительный механизм имеет износостойкую конструкцию. Корпус изготовлен из алюминиевого сплава, крышка – из термостойкой усиленной пластмассы. Класс электрозащиты – IP 54 (требуется вставить соответствующие уплотнители в отверстия Pg11).
- С помощью автомата LMV5. задаются рабочие параметры (направление вращения вала двигателя, предельные позиции, время работы).
- Сервопривод приводится в действие шаговым двигателем, который позиционируется с дискретностью 0,1°.
- Приводной вал из черненой стали вплотную прилегает к лицевой стороне шестеренчатого механизма.
- Шестеренчатая передача (шестерни – цилиндрические, пластмассовые) имеет минимальный зазор и постоянно смазана, не требует обслуживания в процессе эксплуатации.
- Взаимосвязь по управлению и позиционированию происходит с помощью системной шины (CAN). Шинный кабель применяется также для питания исполнительного механизма.
Достоинства:
- защита от пыли и влаги класса IP54;
- усиленный корпус;
- выбор направления вращения;
- нетребовательность в обслуживании;
- быстрое открытие на 90°.
В нашем интернет-магазине можно купить по оптимальным ценам сервопривод воздушной заслонки Siemens SQM45.295A9 и необходимые комплектующие: соединительные и съемные кабели, адаптер для газовых клапанов, специальные выводы.
