Описание

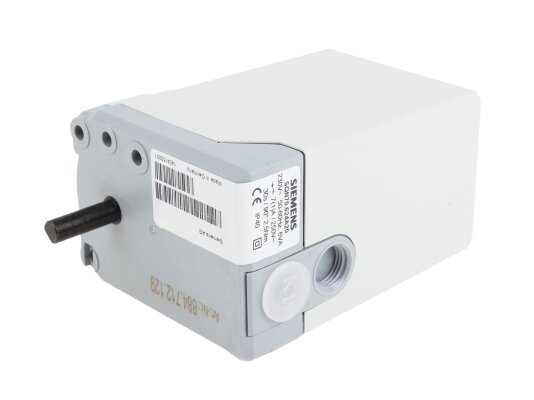

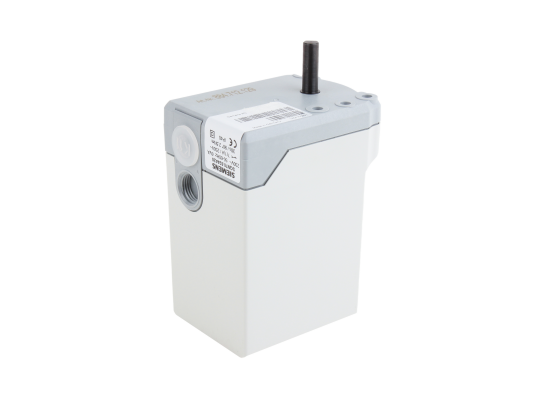

Реверсивный сервопривод Siemens SQN70.624A20 приводит в действие газовую / воздушную заслонку. Применяется в составе среднемощных и маломощных горелок для управления потоком с учетом нагрузки. Работает в сочетания с автоматикой котла.
Особенности:
- питание от сети 220 В, допустимое отклонение -15%, +10%;
- управление функциями сервопривода топочным автоматом;
- крутящий момент 2,5 Нм;
- время перемещения на 90° – 30 секунд;
- регулировка угла открытия, максимальный угол поворота – 160°;
- встроенный электронный модуль;
- 2 концевых и 2 дополнительных выключателя;
- простая настройка концевых и вспомогательных выключателей для задания точек переключения;
- не требующая техобслуживание зубчатая передача;
- возможность отсоединения приводного вала от зубчатой передачи и двигателя нажатием на штифт, автоматическое повторное зацепление;
- ударопрочный, термостойкий корпус из пластика;
- винтовые клеммы для электрических соединений;
- выбивное отверстие в корпусе для свободного ввода кабеля;
- вращения вала против часовой стрелки;
- материал приводного вала – сталь;
- внутренняя индикация положения.
Некоторые кулачки имеют тонкую регулировку, их можно настраивать при помощи стандартной отвёртки. Другие кулачки могут регулироваться вручную или с помощью предлагаемого в комплекте гаечного ключа и другого подобного инструмента.
Исполнение
В корпусе сервопривода Siemens SQN70.624A20 размещены: реверсивный синхронный двигатель с зубчатой передачей, распределительный вал, реле, переключатели, подключенные к клеммам через печатную плату. Электрозащита корпуса соответствует стандарту IP 40 при условии использования соответствующих кабельных вводов и крепёжных винтов. Условия эксплуатации: температура внешней среды -20…+60 градусов, влажность 95%.
