Описание

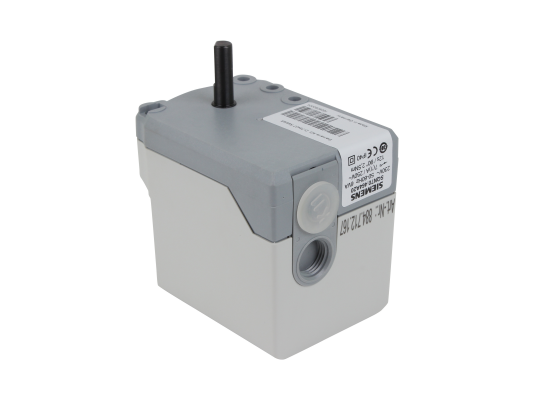

Сервопривод Siemens SQN70.464A20 служит для автоматического перемещения воздушной/ газовой заслонки и получения оптимального состава топливовоздушной смеси. Место использования – газовые, жидкотопливные средне-, маломощные горелки. Модельный ряд SQN7 выделяется надёжной конструкцией, собранной в жаростойком корпусе, возможностью подключения потенциометра, легкой настройкой всех типов переключателей, отсоединяемым редуктором.
Особенности:
- электропитание 220 В, допустимое отклонение -15%, +10%;
- управление работой привода контроллером горелки, регулятором;
- постоянный крутящий момент 2,5 Нм;
- время открытия на 90° – 12 секунд;
- регулировка угла открытия в пределах 0…130°;
- встроенный электронный модуль;
- по 2 концевых и доп. выключателя, в т. ч. с точной настройкой;
- простая ручная регулировка выключателей;
- редуктор с постоянной смазкой, не нуждающийся в обслуживании;
- резьбовые клеммы для электроподключения;
- выбивное отверстие в корпусе для свободного ввода кабеля;
- вращения вала против часовой стрелки;
- место для установки потенциометра;
- внутренняя индикация положения.
Исполнение
При изготовлении корпуса сервопривода Siemens SQN70.464A20 использован огнестойкий прочный пластик. Приводной вал произведен из износостойкой стали. В корпусе расположены: реверсивный синхронный двигатель с зубчатой передачей, вал, реле, переключатели, подключенные к клеммам через печатную плату. Зубчатую передачу можно отсоединить, нажав на штифт. Вторичное зацепление осуществляется автоматически. Электрические компоненты сервопривода защищены от пыли/ влаги по стандарту IP 40. Рабочие температуры: -20…+60 градусов, влажность 95%.
