Описание

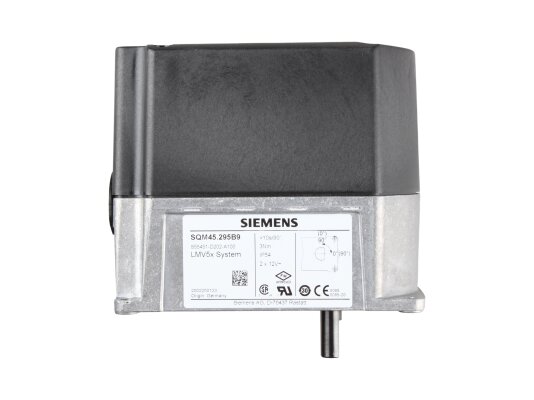

Сервопривод воздушной заслонки Siemens SQM45.295B9 входит в обновленную серию с маркировкой «В», которая имеет улучшенное исполнение, полностью совместима и взаимозаменяема с предшествующими версиями, характеризуется повышенной стойкостью к вибрационным нагрузкам. Служит для эффективного управления воздушной заслонкой горелки, потребляющей газ/жидкое топливо, газовым клапаном и иными устройствами.

Технические и эксплуатационные характеристики

• Питание от сети: AC 2 x 12 V.
• Крутящий момент: 3 Нм.
• Энергопотребление: 9…15 ВА.
• Время открытия на 90°: 10 сек.
• Температурный диапазон: -20…+60 °С.

Особенности и исполнение

Siemens функционирует под контролем управляющего блока и менеджера горения, обеспечивает правильное соотношение топливо/воздух для получения максимальной теплоотдачи от сгорания смеси.

С помощью основного устройства определяются рабочие характеристики (направление вращения, предельные позиции, время работы).

Взаимосвязь по управлению и позиционированию происходит с помощью системной шины (CAN). Шинный кабель применяется также для питания исполнительного механизма.

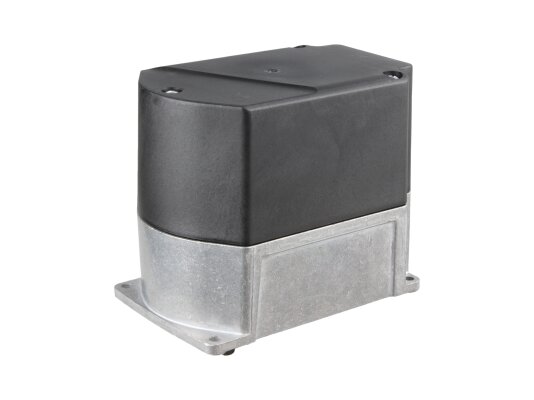

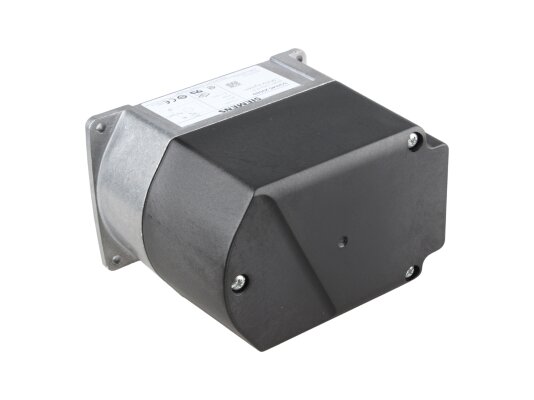

Сервопривод отличается усиленной конструкцией. Корпус произведен из алюминиевого сплава, крышка – из термостойкой прочной пластмассы. Уровень электрозащиты соответствует стандарту IP 54 (требуется использовать соответствующие уплотнители в отверстиях Pg11).

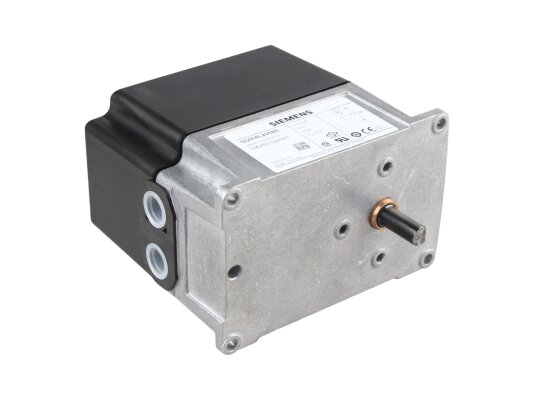

Siemens приводится в действие шаговым двигателем. Ведущий вал изготовлен из закаленной стали, вплотную прилегает к лицевой стороне шестеренчатого механизма.

Зубчатая передача имеет минимальный зазор и обработана смазкой постоянного действия, поэтому не нуждается в обслуживании.

Исполнительный механизм устанавливается в произвольном положении.

Достоинства:

• высокая точность регулирования;
• непроницаемость внешней оболочки (класс IP54);
• управление газовой/воздушной заслонкой;
• усиленная конструкция;
• нетребовательность в обслуживании;
• быстрое открытие на 90°.

В нас можно купить по ценам прямого поставщика сервопривод воздушной заслонки Siemens SQM45.295B9 и дополнительные комплектующие: экранированный/ съемный/ соединительный кабель, адаптер для газового клапана, специальные выводы.
