Описание

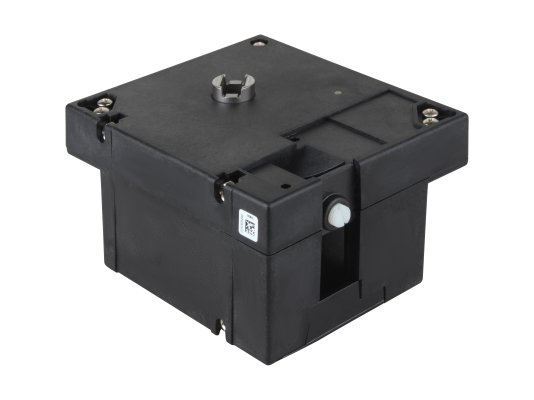

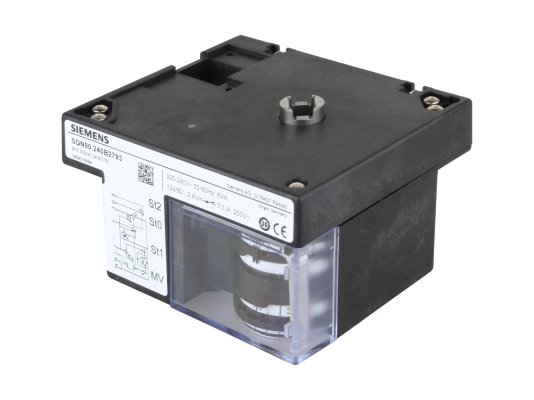

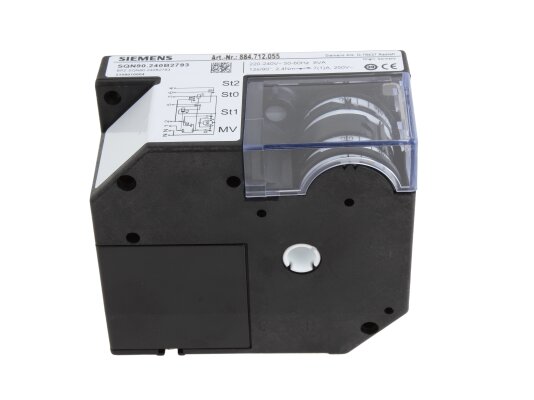

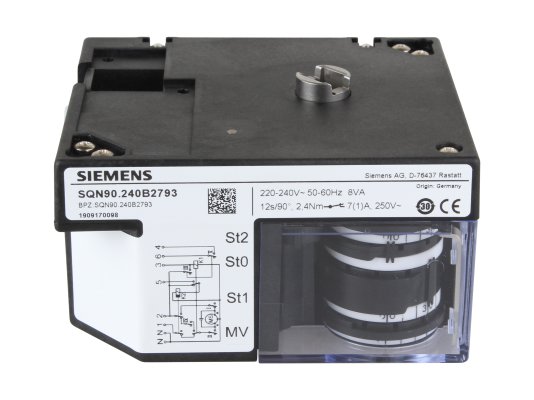

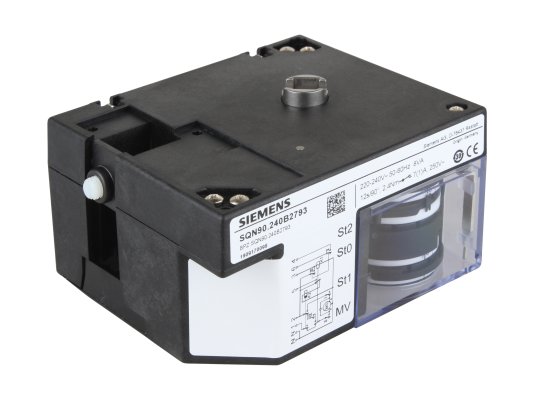

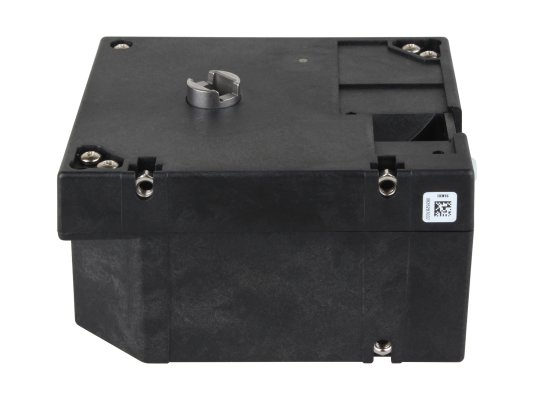

Сервопривод воздушной заслонки Siemens SQN90.240B2793 разработан для оснащения 1-ступенчатых, 2-ступенчатых и модулируемых горелок Riello от малой до средней мощности, сжигающих газ или жидкое топливо. Регулирует положение заслонки для создания оптимальной пропорции топлива и воздуха.
Значимые параметры и условия эксплуатации
- Подключение к электросети: 220-240 В, 50/60 Гц.
- Крутящий момент: 2,4 Нм.
- Энергопотребление: 8 ВА.
- Угол регулирования заслонки: от 0 до 90°.
- Длительность открытия на 90°: 12 сек.
- Температура эксплуатации: -20…+60 °С.
Устройство и конструктивные особенности
Позиционирование осуществляется совместно с менеджерами LOA/ LMO/ LMG/ LFL и пр., регуляторами или одно, двух, трехпозиционными контроллерами, в зависимости от характеристик горелки. Сервопривод снабжен реверсивным синхронным электродвигателем и необслуживаемым редуктором с возможностью отсоединения, легко настраиваемыми концевыми и вспомогательными выключателями для выбора точки переключения. Вал вращается против часовой стрелки. Небольшой корпус произведен из прочной, стойкой к колебаниям температур, пластмассы. Возможна установка потенциометра. Предусмотрена внутренняя индикация положения, винтовые клеммы для электрического соединения.
Достоинства:
- оптимальный угол поворота;
- оперативное открытие на 90°;
- экономичное потребление энергии;
- защита от блокировки двигателя;
- возможность установки потенциометра;
- ударопрочный, термостойкий корпус;
- простая настройка;
- произвольное положение при монтаже.
Сервопривод воздушной заслонки Siemens SQN90.240B2793 – долговечное устройство для автоматизации работы горелки.
