Описание

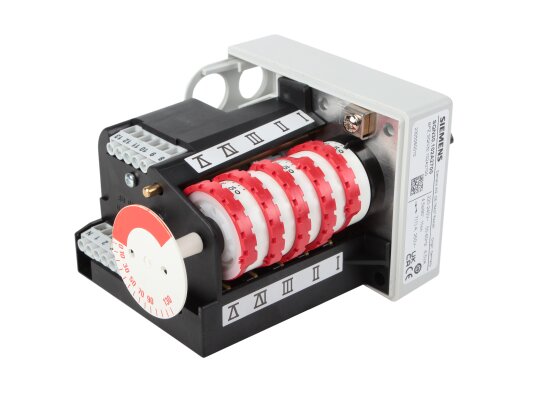

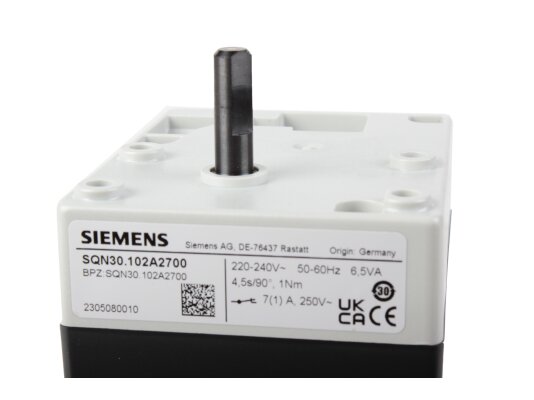

Сервопривод Siemens SQN30.102A2700 характеризуется увеличенными габаритами, позволяющими опционально устанавливать потенциометр. Отвечает за точное и быстрое перемещение воздушной заслонки в процессе подготовки топливовоздушной (газовоздушной) смеси к сгоранию. Привод может использоваться в составе среднемощных и маломощных газовых и жидкотопливных горелок. Перемещение затвора в положение 90° осуществляется в течение 4,5 сек.
Особенности
- Сервопривод укомплектован реверсивным синхронным двигателем 220 В, защищенным от блокировки. Вал вращается против часовой стрелки, изготовлен из стали, может отсоединяться вручную от зубчатой передачи и двигателя. Повторное зацепление выполняется автоматически.

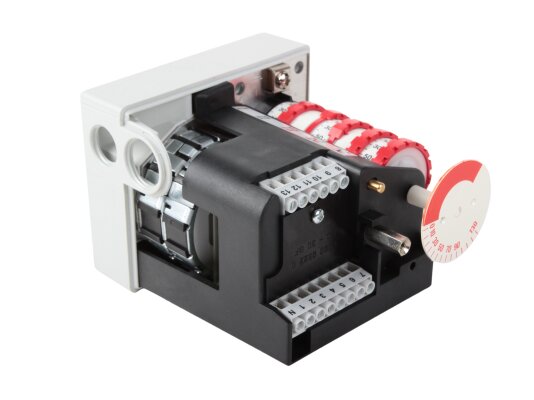

- Для электрического подключения используются винтовые клеммы. Зубчатую передачу не обслуживают за счёт смазке постоянного действия.
- Корпус увеличенных размеров (высота 125 мм) позволяет устанавливать потенциометр. Рабочий узел защищен от температурных и механических воздействий. Материал корпуса – термостойкий пластик. Электрозащита соответствует стандарту IP40.
- Предусмотрена возможность отсоединения вала от зубчатой передачи и двигателя путем нажатия на штифт. Обратное зацепление происходит автоматически.
- Функциями Siemens SQN30 управляет автоматика горелки LОА/LМО/LМG/LFL. Сервопривод также работает в сочетании с P-PI или PID-регуляторами.
- Siemens оснащен реле, внутренней индикацией положения, концевыми и вспомогательными переключателями.
- Устройство стабильно работает при температурах внешней среды -20.+60 градусов.
Основными преимуществами сервопривода Siemens SQN30.102A2700 являются: быстродействие, точный угол открытия затвора, надёжное исполнение, посадочное место под потенциометр, защита двигателя от блокировки, нетребовательность в обслуживании.
