Описание
Сервопривод Siemens SQN31.101A2700 приводит в движение воздушную заслонку. Совместно с автоматикой котла регулирует соотношение топлива и воздуха в составе топливовоздушной смеси. Разработан для комплектации средне-, маломощных газовых или жидкотопливных горелок. Открывает заслонку на 90° за 4,5 сек. Это базовая версия со стандартным корпусом.
Особенности
- Пластиковый корпус Siemens SQN31.101A2700 предотвращает повреждения рабочего механизма, защищает от температурного воздействия. Соответствует стандарту пыле-, влагозащиты IP40.
- Компактный габариты конструкции не рассчитаны на установку потенциометра. Доступна возможность переоборудования сервопривода и подключения потенциометра при покупке специального комплекта AGA32.
- Рабочее напряжение – 220 В. Синхронный двигатель защищен от блокировки. Вал привода произведён из износостойкой стали, вращается по часовой стрелке, крутящий момент – 1 Нм.
- Редуктор серводвигателя обработан смазкой непрерывного действия, поэтому не требует обслуживания при эксплуатации. Отсоединить вал от редуктора и двигателя можно нажав на штифт. Зацепление происходит автоматически.
- Siemens SQN31 работает в паре с P-PI или PID-регуляторами или топочными автоматами LОА/LМО/LМG/LFL.

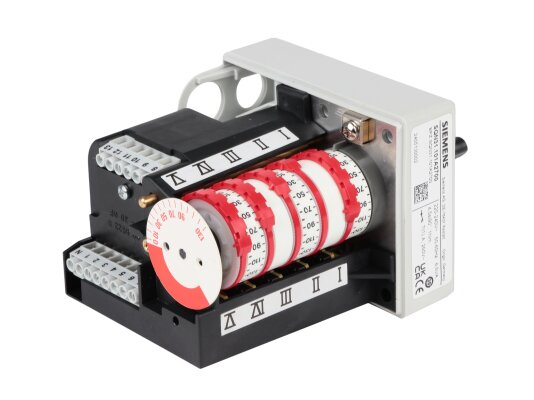

- Сервопривод укомплектован концевыми и вспомогательными выключателями. Шкалы рядом с кулачками позволяют точно отрегулировать точки переключения. Предусмотрена внутренняя индикация положения.
- В корпусе проделаны отверстия для ввода кабелей. Подключение осуществляется на винтовые клеммы.
- Сервопривод Siemens SQN31.101A2700 рассчитан на температурные условия: -20…+60 градусов.
Достоинства:
- быстрое перемещение заслонки;
- точное регулирование;
- возможность переоборудования (опционально);
- защита двигателя от блокировки;
- смазка, не требующая замены;
- простая и точная настройка точек срабатывания;
- эксплуатация в широком диапазоне температур.
Сервопривод Siemens SQN31 прошел проверки и испытания, сертифицирован, поставляется с заводской гарантией.
