Описание

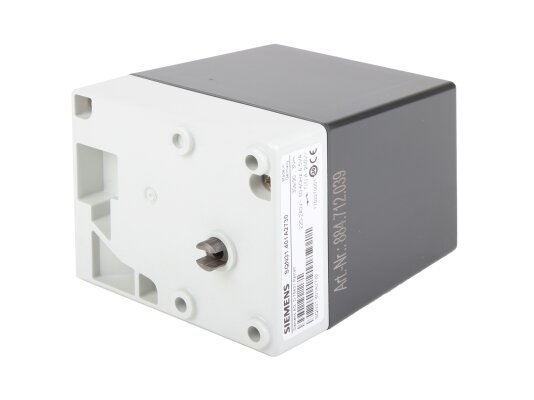

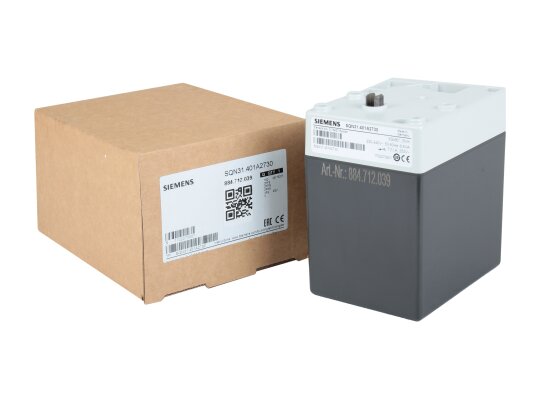

Сервопривод Siemens SQN31.401A2730 совместно с управляющим устройством гарантирует автоматическое перемещение воздушной заслонки для точного регулирования пропорции топлива (газа) и воздуха в топливовоздушной смеси или вентилирования камеры сгорания. Выделяется надёжной конструкцией, простотой подключения и настройки. Устанавливается в средне-, маломощные горелки, сжигающие газ или жидкое топливо. Устройство является базовой и может модернизироваться при необходимости.
Особенности
- Функцию управления серводвигателем способствует автомат горения LОА/LМО/LМG/LFL, рассчитывающий оптимальное соотношение топлива и воздуха при формировании топливной смеси. Привод также может работать совместно с P-PI или PID-регуляторами. Заслонка открывается на 90° в течение 30 сек.
- Двигатель защищен пластиковым корпусом, устойчивым к температурному воздействию и ударам. Соответствует стандарту электрозащиты IP40. Может эксплуатироваться при температурах: -20.+60 градусов.
- Корпус сервопривода имеет стандартные габариты (высота 110 мм), отсутствует место для размещения потенциометра. С помощью дополнительного комплекта AGA32 возможно модернизировать конструкцию и установить внешнюю индикацию.
- Синхронный двигатель работает от сети напряжением 220-240 В, защищен от блокировки. Стальной вал вращается по часовой стрелке. Крутящий момент – 3 Нм. Вал может вручную открпеляться от редуктора и двигателя при нажатии на штифт. Повторное зацепление осуществляется автоматически.

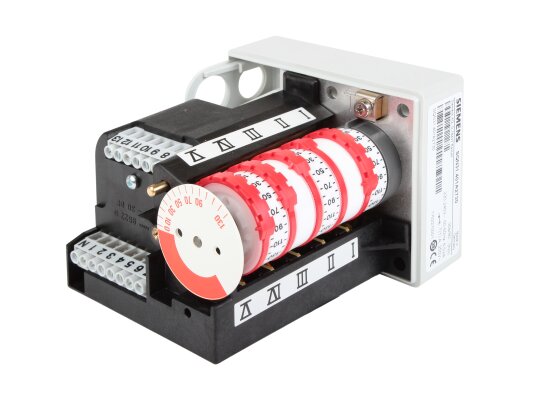

- Сервопривод оснащен легко регулируемыми концевыми и вспомогательными переключателями. Шкалы рядом с кулачками позволяют точно настроить точки переключения.
- Для электроподключения используются винтовые клеммы. Отверстия в корпусе облегчают электропроводку.
Достоинства:
- точное регулирование положения заслонки;
- возможность переоборудования для подключения потенциометра;
- защита двигателя от блокировки;
- простота установки и настройки;
- защита от пыли, класс IP 40;
- надёжная, долговечная конструкция.
Вся продукция проверена на заводе, сертифицирована.
