Описание

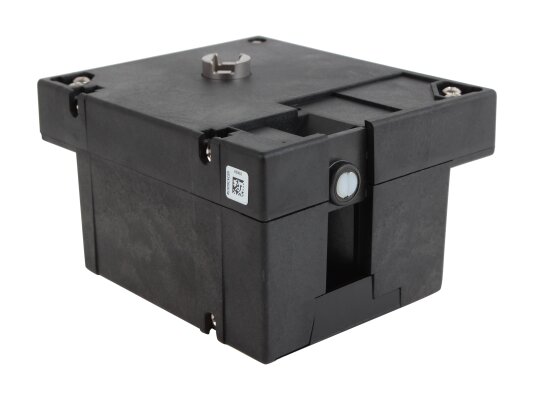

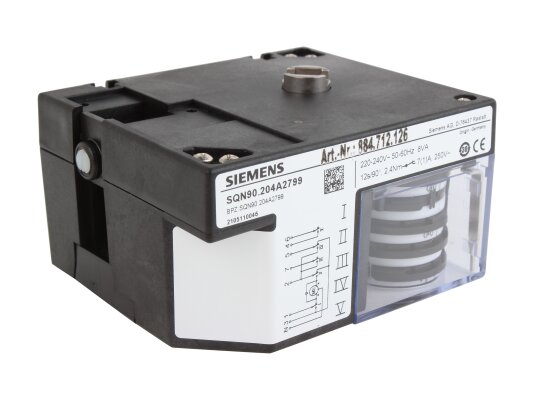

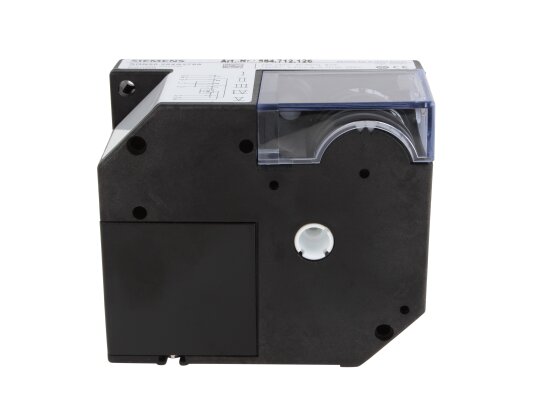

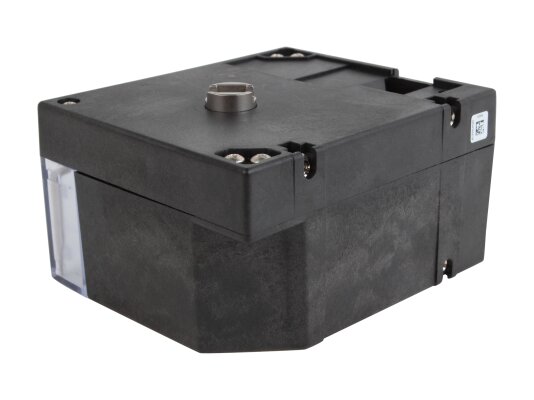

Сервопривод Siemens SQN90.204A2799 участвует в подготовке необходимой пропорции топлива и воздуха в сжигаемой смеси. Приводит в движение заслонку, перемещая ее на необходимый угол при эксплуатации маломощных или среднемощных горелок. Время открытия затвора на 90° составляет 12 сек. В конструкции есть место для потенциометра.
Особенности
- Управляет функциями сервопривода топочный автомат (LОА/ LМО/ LМG/ LFL) или регулятор. Управляющее устройство определяет оптимальное соотношение компонентов топливовоздушной смеси для эффективный работы котла.
- Сервопривод укомплектован синхронным двигателем 220 В с крутящим моментом 2,4 Нм (вращение вала осуществляется против часовой стрелки). Электромотор приводит в движение приводной вал и распредвал через зубчатую передачу. Ее можно отсоединить вручную. Повторное зацепление осуществляется автоматически. Рабочий механизм не требует техобслуживания в период эксплуатации.

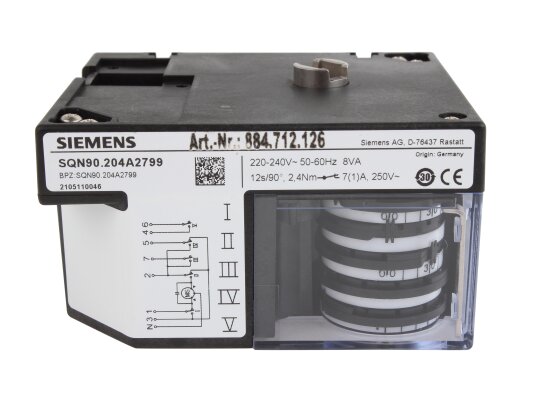

- Сервопривод оснащен 8 клеммами, 5 переключателями. Концевые и вспомогательные переключатели легко настраиваются с помощью кулачков и шкалы. Угол открытия регулируется в диапазоне 0…90 °.
- Корпус из пластика устойчив к ударам и температурным перепадам, предотвращает повреждения и загрязнение рабочего узла. Электрозащита соответствует стандарту IP 40.
- Siemens SQN90 имеет индикатор положения, подключается с помощью винтовых клемм. Конструкция адаптирована для установки потенциометра.
- Рекомендуемые условия эксплуатации: температура -20…+60 °С, влажность 95%.
Достоинства:
- универсальное назначение;
- внутренняя индикация и возможность установки внешней;
- точное и быстрое перемещение заслонки;
- простая настройка всех типов переключателей;
- долговечная смазка, не требующая замены;
- легко отсоединяемая зубчатая передача;
- пластиковый прочный корпус класса IP 40.
Применение
Универсальный сервопривод Siemens SQN90.204A2799 может использоваться для одно-, двухступенчатых или модулируемых горелок малой и средней мощности, сжигающих газ или жидкое топливо.
