Описание

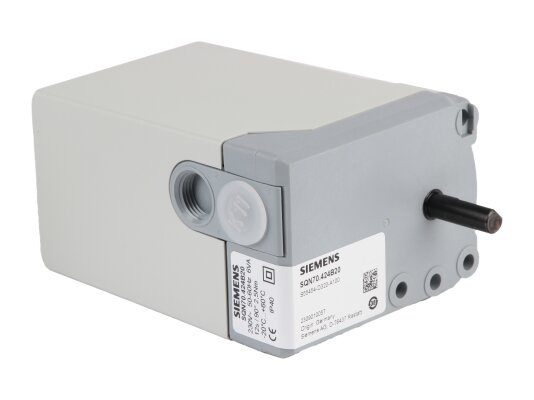

Сервопривод Siemens SQN70.424B20, арт: S55454-D320-A100 поворачивает воздушную заслонку в пределах 0.160° в процессе регулирования подачи воздуха на горение и при продувке камеры сгорания. Применяется в составе газовых и жидкотопливных горелок малой и средней мощности. Характеризуется надёжным исполнением, высокой точностью переключения, простотой настройки параметров, стабильной работой при низких температурах окружающей среды.
Особенности и параметры:
- работа от синхронного двигателя с функцией защиты от блокировки;
- вращение вала влево-вправо;
- интегральная электронная схема;
- внутренняя индикация текущего положения;
- 2 концевых и 2-4 вспомогательных переключателя;
- шкала для задания параметров открытия 0.130°, максимальный угол – 160°;
- перемещение на 90° в течение 12 сек.;
- работа совместно с контроллерами RWF40, автоматикой котла или регуляторами;
- напряжение питания – 220 В, -15%, +10 %;
- возможность крепления в любом положении;
- допустимый диапазон рабочих температур: -20.+60 °C.
Сервопривод Siemens SQN70.424B20 перемещает воздушную заслонку с учётом заданных параметров при вращении вала двигателя. Износостойкий приводной вал произведён из стали, отсоединяется от зубчатой передачи и двигателя вручную и автоматически зацепляется обратно. Зубчатая передача обработана смазкой постоянного действия и не требует какого-либо обслуживания.

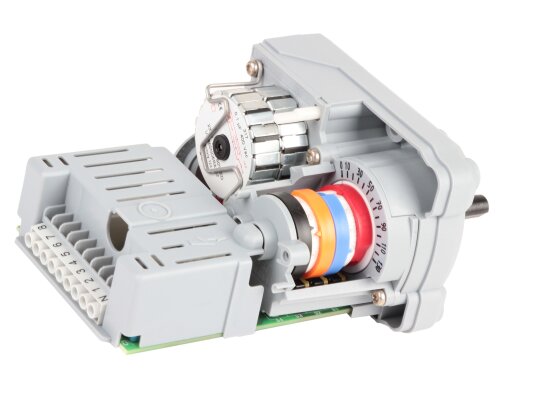

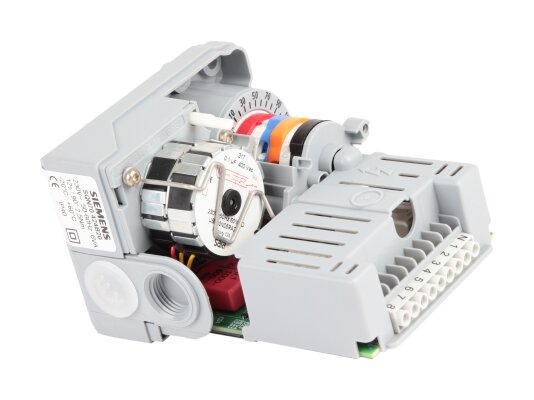

Корпус исполнительного механизма произведен из крепкого пластика, устойчивого к высоким температурам. Отвечает стандарту пылевлагозащиты IP40. Параметры переключения устанавливаются с помощью кулачков и расположенных рядом с ними шкал с разметкой.
Сервопривод Siemens SQN70.424B20 по запросу оснащается монтажными принадлежностями и крышкой AGA34 для переоборудования корпуса под установку потенциометра.
