Описание

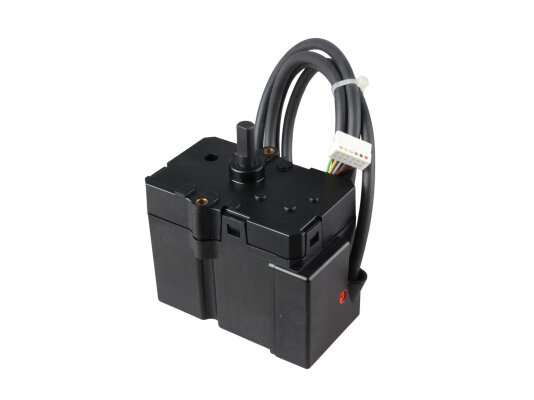

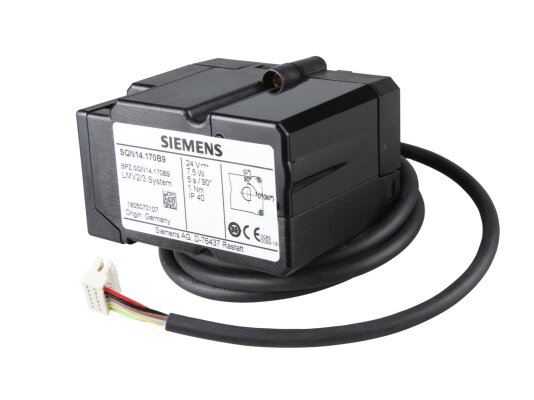

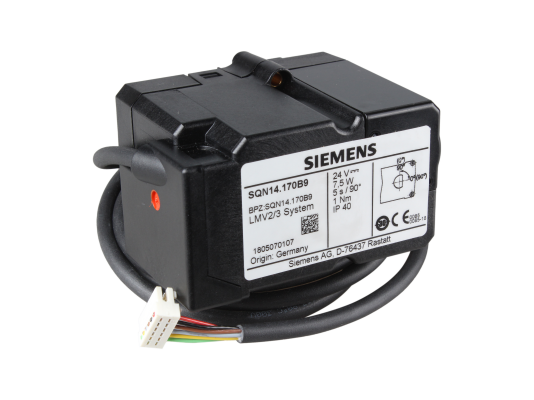

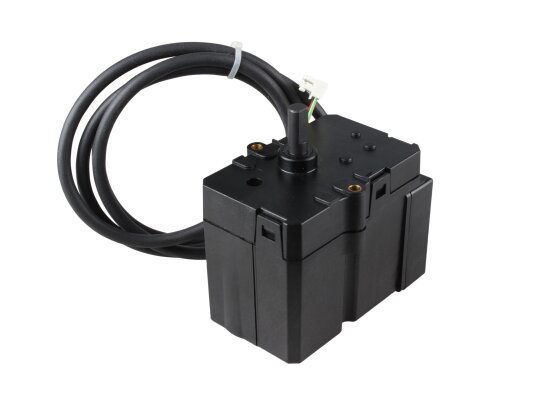

Сервопривод Siemens SQN14.170B9 служит для перемещения воздушных заслонок и получения точного соотношения топлива и воздуха в сжигаемой смеси. Применяется в горелках малой и средней мощности, работающих на газе или жидком топливе. Открытие заслонки на 90° осуществляется в течение 5 сек.

Особенности

• Сервопривод SQN14 производит вращение по часовой стрелке. Укомплектован шаговым электродвигателем с питанием от сети 24 В. Работает под управлением автоматики горелки или регулирующих устройств.
• Рабочий диапазон привода ограничен встроенными концевыми упорами. Угол открытия заслонки регулируется в пределах от 0 до 90°. Предусмотрена внутренняя и внешняя индикация положения.
• Корпус сервопривода изготовлен из термостойкого и ударопрочного пластика. Уровень электрозащиты соответствует стандарту IP40.
• Привод поставляется с подключенным соединительным кабелем и штекером. Оснащен встроенной пружиной сброса с зубчатой передачей без люфта. Редуктор отсоединяется.

Достоинства:

• быстрое открытие заслонки;
• точное позиционирование;
• внешняя и внутренняя индикация положения;
• отсоединяемый редуктор;
• ударопрочный, термостойкий пластиковый корпус;
• подключенные соединительные кабели;
• простота установки и настройки;
• защита от внешних воздействий класса IP 40;
• смазка постоянного действия.

Эксплуатационные условия

Сервопривод Siemens SQN14.170B9 разработан для установки в местах с внешними температурами от -10 до +60 °С и влажностью 95%.
