Описание

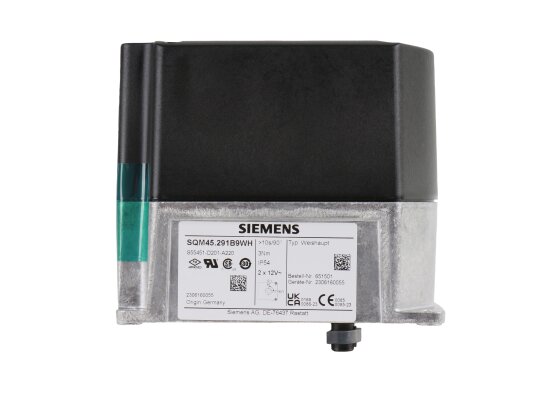

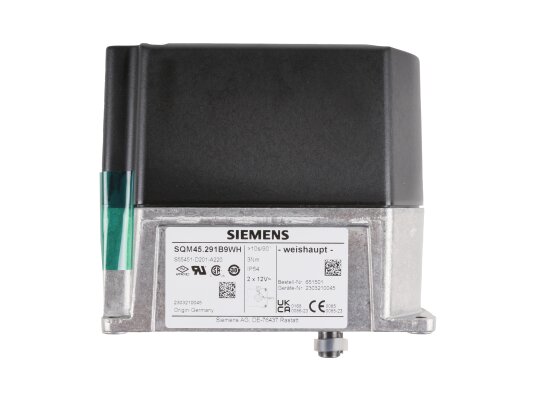

Сервопривод Weishaupt SQM45.291B9, арт: 651501 используется в системах автоматического регулирования подачей воздуха при эксплуатации котельного оборудования. Перемещает воздушную заслонку или другое вращательное устройство под управлением топочного автомата или регулятора соотношения топливо/воздух. Выделяется компактными размерами, точным позиционированием заслонки, работой от сверхнизкого напряжения питания, нетребовательностью в техобслуживании.

Ключевые характеристики и особенности:

• питание от электросети 2х 12 В;

• доступный угол открытия заслонки: 0.90°;

• продолжительность перемещения на 90° – 10 сек.;

• шаговый двигатель с вращающим моментом 3 Нм;

• задание направления поворота, концевых точек и других параметров на устройстве управления;

• электрозащита электрических компонентов по стандарту IP 54 (при использовании соответствующих уплотнителей Pg11);

• стабильная работа независимо от изменений напряжения или нагрузки;

• питание через шинный кабель или трансформатор;

• экономичный расход электроэнергии;

• точный поворот заслонки на заданный угол;

• работа под управлением топочного автомата или другого устройства;

• надёжный корпус из алюминиевого сплава с жаростойким пластиковым кожухом;

• простая настройка рабочих параметров;

• обратная связь о положении воздушной заслонки через CAN-шину;

• постоянно смазанный зубчатый механизм, не требующий доп. обслуживания;

• установка в систему в любом положении;

• 4 отверстия для прочного закрепления на рабочей поверхности;

• температуры эксплуатации: -20.+60 °С.

Устройство

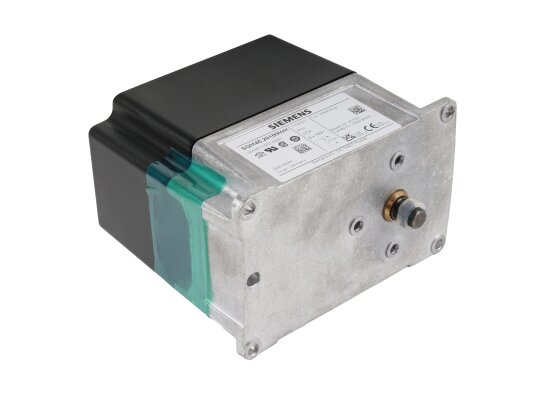

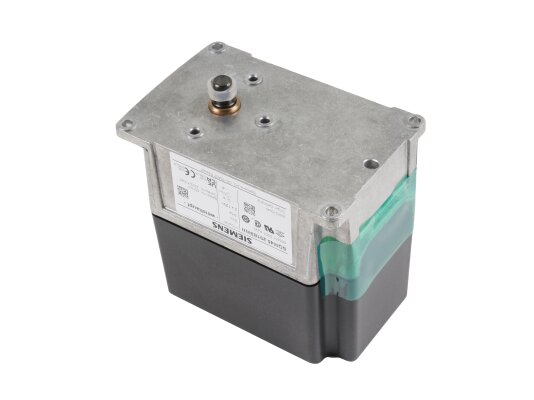

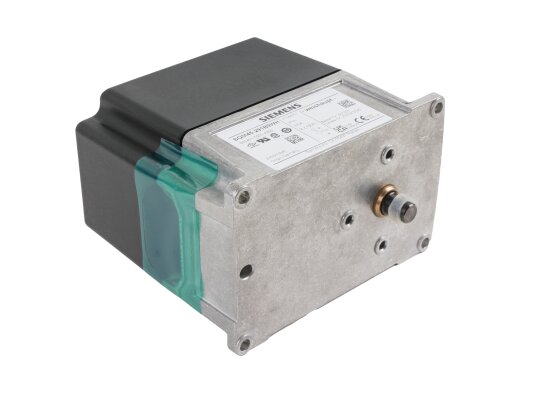

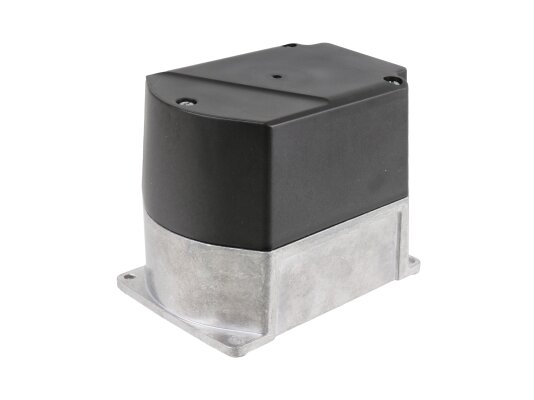

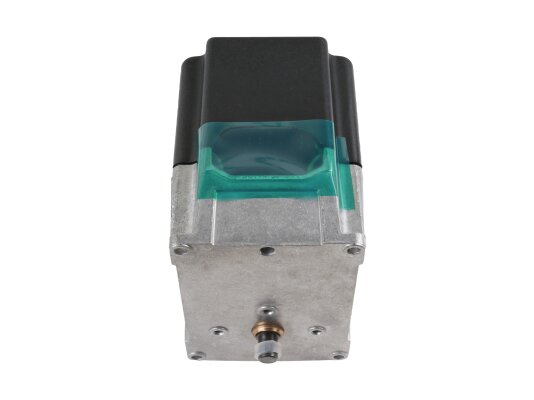

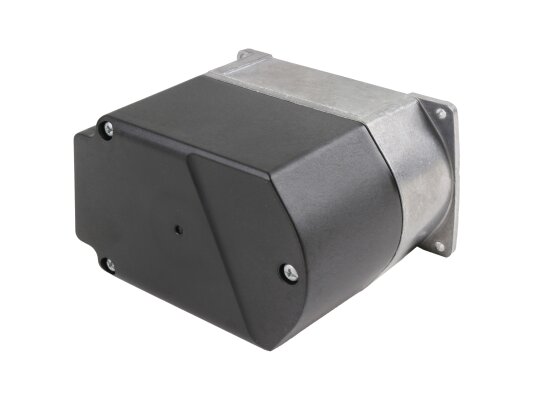

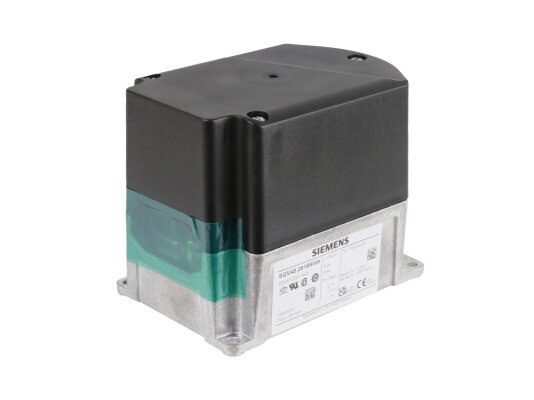

Сервопривод Weishaupt SQM45 собран в литом металлическом корпусе с полимерной ударопрочной, жаростойкой крышкой. Рабочий узел оснащен прямозубыми шестернями, изготовленными из износостойкой пластмассы. Высокопрочный вал привода произведен из стали с отделкой чернением. Лицевая сторона зубчатой передачи выступает в качестве поверхности для монтажа. За счёт пролонгированной смазке зубчатой передачи исполнительный механизм не требует техобслуживания.

Достоинства:

• низковольтное напряжение питания;

• точное позиционирование воздушной заслонки;

• ударопрочная конструкция с литым алюминиевым корпусом;

• обратная связь по системной шине CAN;

• экономичное потребление электроэнергии;

• постоянное смазывание зубчатой передачи;

• стабильная работа в широком диапазоне температур;

• простой монтаж и настройка параметров.

Применение

Сервоприводы Weishaupt SQM45 рассчитаны на применение в промышленном оборудовании. Служат для привода воздушных заслонок, жидкотопливных клапанов и других аналогичных устройств. Открытие-закрытие затворов осуществляется под управлением автоматики котла, регулятора соотношения топливо/воздух.
