Описание

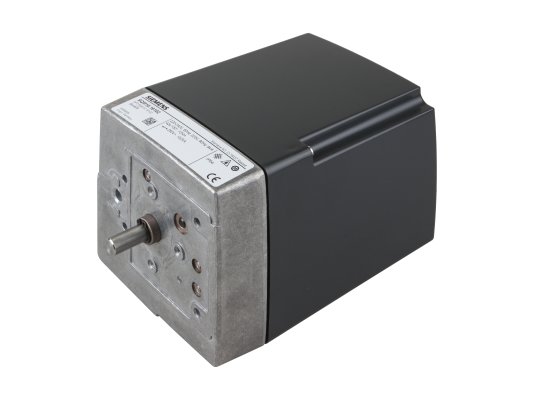

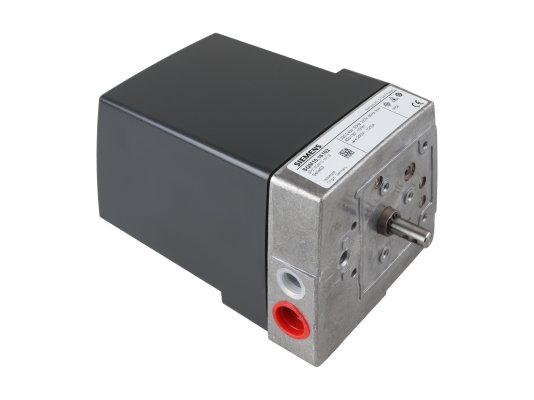

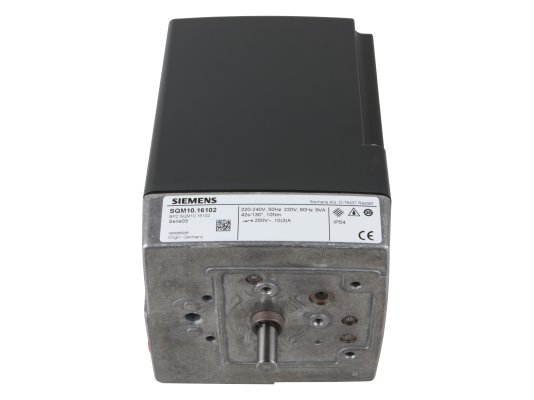

Сервопривод Weishaupt SQM10.16102, арт: 15132715102 перемещает воздушную заслонку в процессе регулирования потока воздуха на горение. Используется в промышленных горелках. Работает под управлением топочной автоматики, которая контролирует горение и регулирует соотношение топливо/воздух. Исполнительный механизм характеризуется точностью открытия заслонки, надёжной конструкцией для тяжёлых нагрузок,
Основные параметры и особенности:
- работа от электросети 220-240 В, 50 Гц;
- доступный диапазон открытия – 0.130°;
- время полного открытия (на 90°/ 130°) – 29/ 42 сек.;
- стабильная работа независимо от колебаний напряжения или нагрузки;
- электрозащита корпуса по стандарту IP 40;
- концевые и дополнительные переключатели;
- вращение вала против часовой стрелки;
- металлический корпус, термостойкая пластиковая крышка;
- диапазон температур эксплуатации: -20…+60 °С;
- дополнительная установка потенциометра (опция);
- монтаж в любом положении;
- не требующая обслуживания передача.
Устройство

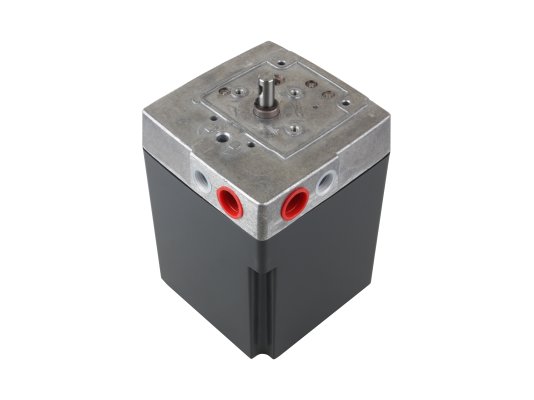

Сервопривод для воздушных заслонок Weishaupt собран в корпусе, отлитом из алюминия. Конструкция исполнительного механизма рассчитана на промышленные нагрузки и интенсивное применение. Активацию движения заслонки обеспечивает синхронный двигатель 230 В с функцией антиблокировки. Редуктор снабжен самосмазывающимся подшипником (материал – спеченная бронза), который не нуждается в дополнительном обслуживании. В корпусе предусмотрены отверстия для кабельных вводов Pg11.
Достоинства:
- точное, стабильное перемещение воздушной заслонки;
- надёжная конструкция с литым корпусом из алюминия;
- термостойкий, ударопрочный кожух из синтетического материала;
- экономичное энергопотребление;
- реверсивный электродвигатель с антиблокировкой;
- возможность установки потенциометра;
- нетребовательность в техобслуживании.
