Описание

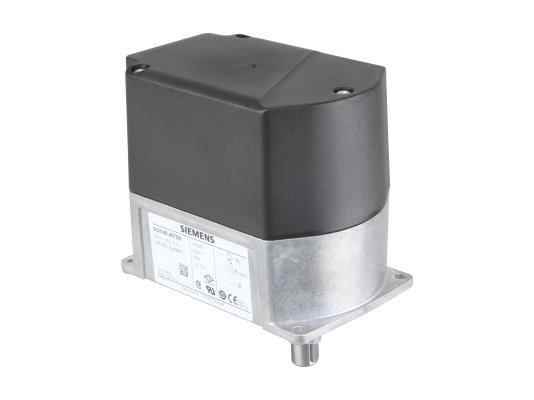

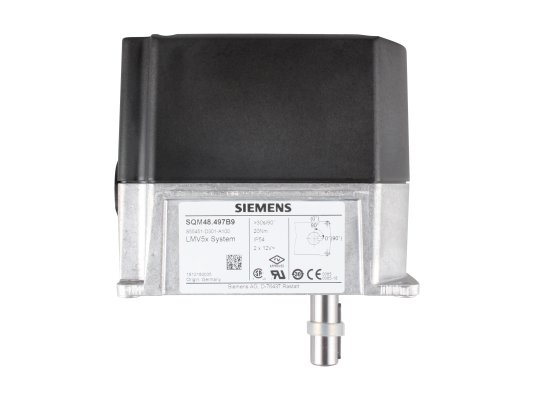

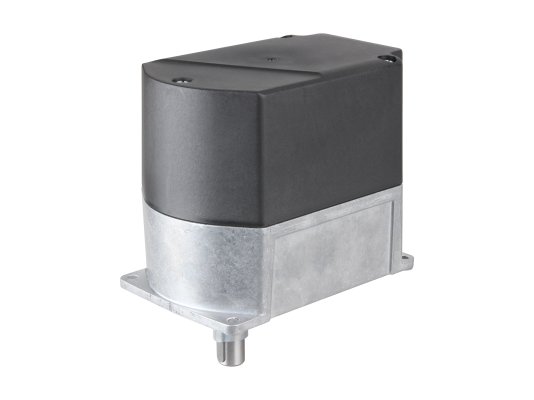

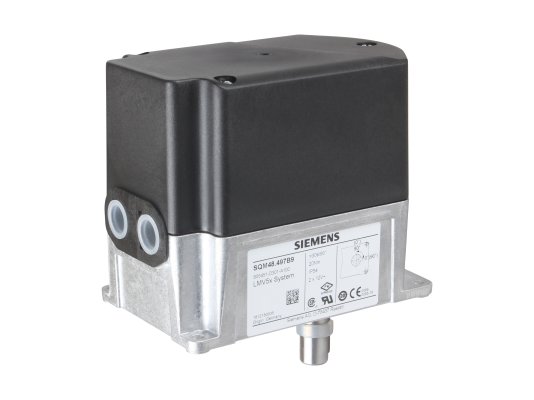

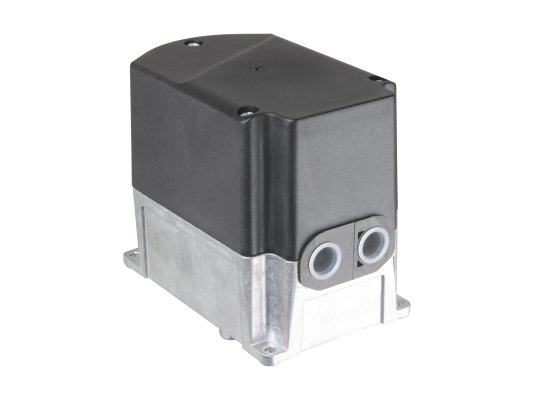

Сервопривод Weishaupt SQM48.497B9, арт: 651503 имеет усовершенствованную, устойчивую к вибрациям конструкцию, взаимозаменяемую с более ранними версиями. Гарантирует перемещение воздушной заслонки, газового клапана и других аналогичных устройств с вращательным действием. Встраивается в системы автоматического управления подачей рабочей среды промышленных газовых и жидкотопливных горелок. Способствует получению оптимальной пропорции топлива и воздуха и эффективный работе топочной установки. Рабочие параметры (направление вращения вала, концевые точки, время работы) задаются на основном устройстве управления.

Основные характеристики и особенности:

• питание от электросети 2х 12 В;

• настройка параметров открытия заслонки в диапазоне 0.90°;

• продолжительность перемещения на 90° – 30 сек.;

• шаговый двигатель с вращающим моментом 20 Нм;

• уровень пылевлагозащиты класса IP 54 (требуются соответствующие уплотнители Pg11);

• стабильная работа независимо от изменений напряжения или нагрузки;

• питание через шинный кабель CAN или трансформатор;

• экономичное потребление электроэнергии;

• точный поворот заслонки на заданный угол с учетом настроек и сигналов автоматики;

• прочный корпус из алюминиевого сплава с термостойким пластиковым кожухом;

• простая настройка параметров переключения;

• обратная связь о положении воздушной заслонки через CAN-шину;

• смазка зубчатого механизма постоянного действия, не требующая замены;

• размещение в любом положении;

• 4 отверстия для прочной фиксации на рабочей поверхности;

• диапазон эксплуатационных температур: -20.+60 °С.

Устройство

Сервопривод Weishaupt SQM48 собран в ударопрочном корпусе, надежно защищающем рабочий узел от внешних воздействий. Прямозубые шестерни с малым окружным зазором произведён из износостойкой пластмассы. Вал привода произведен из стали с отделкой чернением. Лицевая сторона зубчатой передачи используется как монтажная поверхность. Зубчатая передача постоянно самосмазывается, не требует дополнительного обслуживания.

Достоинства:

• точное открытие воздушной заслонки;

• низковольтное напряжение питания;

• надёжная конструкция с литым алюминиевым корпусом;

• обратная связь по системной шине CAN;

• экономичный расход электроэнергии;

• самосмазываемая передача;

• широкий диапазон эксплуатационных температур;

• простой монтаж и настройка параметров.

Сервоприводы Weishaupt SQM48 по запросу могут оснащаться дополнительными принадлежностями: экранированным кабелем, специальными выводами RAST3.5, переходником для газовых клапанов и пр.
