Описание

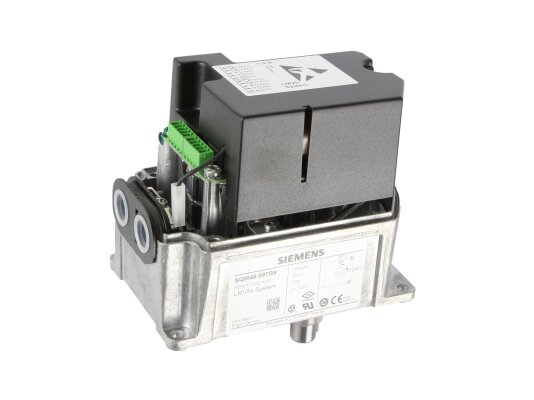

Сервопривод Weishaupt SQM48.697B9, арт: 651502 перемещает воздушные заслонки и другие вращающиеся элементы с учетом команд автоматики и настроек. Особенностью является работа от сверхнизкого напряжения. Привод оснащен надёжным корпусом, износостойким рабочим механизмом, не требующим обслуживания.

Основные параметры:

• питание от сети 2х 12 В;
• рабочий диапазон перемещения заслонки: 0.90°;
• продолжительность полного открытия (на 90°) – 64 сек.;
• шаговый двигатель с вращающим моментом 35 Нм;
• возможность выбора направления поворота на управляющем устройстве;
• уровень защиты от пыли и брызг воды класса IP 54;
• стабильная работа независимо от изменений напряжения или нагрузки;
• питание через CAN-шину или трансформатор;
• экономичное энергопотребление;
• точный поворот заслонки на заданный угол;
• работа под управлением топочного автомата или другого устройства;
• надёжный корпус из алюминиевого сплава с жаростойким пластиковым кожухом;
• простая настройка рабочих параметров;
• обратная связь о положении воздушной заслонки через CAN-шину;
• смазка постоянного действия, не требующая обновления и замены;
• установка в произвольной ориентации;
• отверстия для надежного крепления на рабочую поверхность;
• допустимый диапазон рабочих температур: -20.+60 °С.

Устройство

Сервопривод Weishaupt SQM48 собран в литом металлическом корпусе с полимерной ударостойкой крышкой. Рабочий узел оснащен прямозубыми стальными шестернями, стойкими к износу. Высокопрочный вал привода произведён из закаленной стали. За счёт смазке постоянного действия сервопривод не требует техобслуживания.

Достоинства:

• 12-вольтовое электропитание;
• точное перемещение воздушной заслонки;
• ударопрочный литой корпус;
• экономичный расход электроэнергии;
• повышенная надежность рабочего узла;
• смазка постоянного действия;
• обратная связь по системной шине CAN;
• широкий диапазон температур эксплуатации;
• простой монтаж и настройка.

Применение

Сервоприводы Weishaupt SQM48 используются для привода воздушных заслонок, жидкотопливных клапанов и других аналогичных устройств с вращательным движением. Работают в сочетании с топочной автоматикой либо другими устройствами управления соотношением топливо/воздух. Обеспечивают подачу рабочей среды в объеме, необходимом для производительной работы котла/ теплогенератора.
