Описание

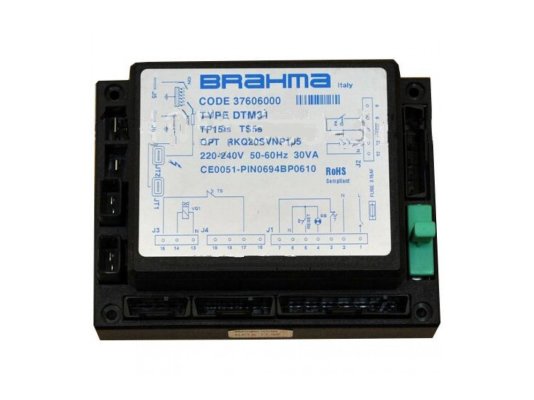

Топочный автомат Brahma DTM31, арт: 37606000 – микропроцессорная система управления атмосферной газовой горелкой с принудительной вентиляцией и прерывистой работой. Соответствует европейским стандартам безопасности и надежности. Модификация с энергонезависимой блокировкой (ручным сбросом аварии).
Основные параметры и функции:
- управление работой атмосферной газовой горелки с вентилятором;
- питание от электросети 220-240 В, 50-60 Гц;
- непостоянный режим работы (обязательная перезагрузка каждые 24 ч);
- функция самопроверки неисправностей;
- версия с прямым розжигом;
- непрерывный контроль горения пламени с помощью ионизационного электрода;
- защитная блокировка в случае потери пламени;
- отключение подачи газа при потере сигнала пламени в течение 1 сек;
- высокоэффективное устройство зажигания со встроенным ЕМС-фильтром;
- возможность подключения термостата безопасности;
- энергонезависимая блокировка (сброс аварии в ручном режиме);
- два независимых последовательных предохранительных контакта;
- многократные попытки повторного зажигания;
- эксплуатация при внешних температурах -20.+70 °C;
- пыле-, влагозащита класса IP 00;
- установка в любом положении;
- комплектация кабелями для электроподключения.
Особенности
Ударопрочный пластиковый корпус защищает устройство управления от механических повреждений, пыли и загрязнений при эксплуатации. При установке в горелку необходимо обеспечить уровень электробезопасности не менее IP 20.
За счет использования компонентов для поверхностного монтажа сокращены размеры печатных плат, что обеспечивает максимальную компактность конструкции.
Менеджер горения оснащен высокоэффективным запальным устройством с противопомеховым фильтром. Встроенный варистор защищает топочный автомат от перепадов напряжения в сети питания.
Плавкий предохранитель не допускает повреждение реле блока управления в случае короткого замыкания на выходах (клапаны, вентилятор и сигнал блокировки). Выход VG2 может использоваться для подачи сигнала о наличии пламени на удаленное устройство
Топочный автомат снабжен энергонезависимой блокировкой. Для повторного запуска системы необходимо нажатие на кнопку сброса.
Применение
Топочные автоматы Brahma DTM31 используется для управления работой прогрессивных горелок газовых и комбинированных котлов систем отопления, водогрейного оборудования, теплогенераторов и других устройств.
Достоинства:
- управление всеми функциями горелки, безопасное отключение при сбоях;
- самодиагностика неполадок;
- блокировка системы при потере сигнала пламени в течение 1 сек.;
- защита от низкого и высокого напряжения;
- уменьшенные габариты печатной платы и корпуса;
- запальное устройство с фильтром от электромагнитных помех;
- выход для подключения термостата безопасности;
- стабильная работа в широком диапазоне температур;
- размещение в системе в любом положении.
В серию входят топочные автоматы для горелок с вентилятором и без, прямым и пилотным розжигом, ручным и электрическим сбросом аварии.
