Описание

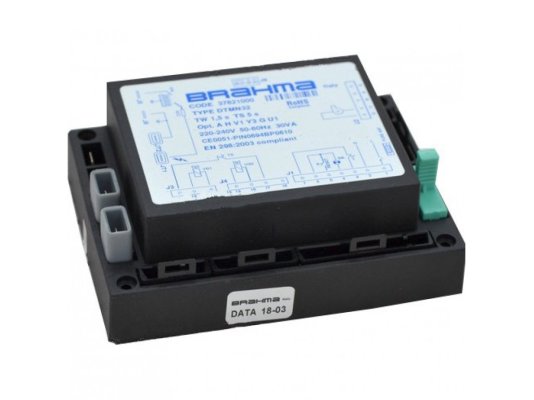

Топочный автомат Brahma DTMN32, арт: 37621000 служит для автоматизации работы атмосферных газовых горелок в установках с непостоянным циклом. Гарантирует безопасный розжиг горелки, контроль пламени и защитное отключение при обнаружении сбоев. Для отслеживания текущего состояния и кодов ошибок оснащен двухцветным светодиодом.

Основные параметры и функции:

• управление работой атмосферной газовой горелки с вентилятором;
• питание от электросети 220-240 В, 50-60 Гц;
• прерывистый режим работы (обязательная перезагрузка каждые 24 ч);
• самодиагностика неисправностей;
• версия с пилотным розжигом;
• контроль горения пламени с помощью ионизационного электрода;
• выход для подключения пользовательского модуля;
• возможность подключения термостата безопасности;
• встроенный трансформатор розжига;
• защитная блокировка в случае потери пламени;
• перекрытие потока газа на горелку при потере сигнала пламени в течение 1 сек;
• энергонезависимая блокировка (ручной сброс аварии);
• эксплуатация при внешних температурах -20.+70 °C;
• пыле-, влагозащита класса IP 00;
• два независимых последовательных предохранительных контакта;
• установка в горелку в любом положении;
• комплектация кабелями для электроподключения.

Особенности

Ударопрочный пластиковый корпус защищает блок автоматики от ударов и загрязнений при эксплуатации. Специальная технология поверхностной установки электронных компонентов позволила минимизировать габариты блока управления. Встроенный варистор защищает автоматику от перепадов напряжения в сети питания.

Во время ожидания или предпродувки выполняется проверка усилителя сигнала пламени. При обнаружении ложного сигнала пламени или ошибки в усилителе контроллер останавливает запуск горелки. Также до истечения времени предпродувки проверяется реле давления воздуха на отсутствие воздушного потока.

Топочный автомат снабжен энергонезависимой блокировкой. Для перезапуска системы используется кнопка ручного сброса.

Применение

Топочные автоматы Brahma DTMN32 служат для оснащения прогрессивных горелок газовых и комбинированных котлов систем отопления, водогрейных установок, генераторов теплого воздуха, печей, ИК нагревателей и другого оборудования, сжигающего газ.

Достоинства:

• надёжное управление работой горелки, безопасная эксплуатация;
• самодиагностика неисправностей;
• мгновенная блокировка подачи газа при отсутствии сигнала пламени;
• защита от низкого и высокого напряжения;
• оптимизированные размеры печатной платы и корпуса;
• возможность дистанционного контроля сигнала пламени;
• встроенное устройство зажигания;
• выход для подключения термостата безопасности;
• стабильная работа в широком диапазоне температур;
• установка в любом положении.

В серию входят топочные автоматы для горелок, сжигающих газ и жидкое топливо, с прямым и пилотным розжигом, электрическим и ручным сбросом блокировки.
