Описание
Топочный автомат Siemens LEC1/9501 – функциональное устройство для автоматизации розжига, контроля и управления работой жидкотопливных или газовых горелок с наддувом. Ввиду своей универсальности применяется в системах любой мощности, с прямым или пилотным розжигом, постоянным или прерывистым режимом, двух- или многоступенчатым регулированием. В зависимости от типа установки контроль пламени осуществляется с помощью устройств LAE10, LFE 10, LFE50. Автомат испытан и сертифицирован по нормативам ЕС.
Функции:
- проверка наличия имитации пламени при продувке и на стадии выключения (блокировка при установлении ложного сигнала);
- контроль давления воздуха одновременно с проверкой корректности работы реле давления воздуха до запуска;
- предварительная и постпродувка (при соответствующей настройке);
- контроль пламени различными датчиками, с учетом режима работы, типа горелки;
- управление мотором вентилятора, положением воздушной заслонки, трансформатором, клапанами, вентилятором отработанных газов, контроллером нагрузки, удаленной сигнализацией;
- сигнальное оповещение об аварийном сбое;
- разблокировка системы кнопкой и с помощью дистанционного устройства.
Особенности:
- возможность работы в режиме полуавтомата;
- визуальная диагностика состояния через специальное окошко;
- настройка времени программирования;
- возможность подключения контроллера нагрузки с трехпозиционным выходом;
- распознавание фазы работы, когда возникла неисправность, по индикатору состояния;
- выбор типа розжига: прямой, пилотный, с контролем искры поджига/ без него;
- настройка времени до розжига;
- отказ или выбор функции продувки после выключения горелки;
- рабочее напряжение – 110 В., -15 %, +10%;
- срок службы – 250000 циклов запуска горелки.
Конструкция

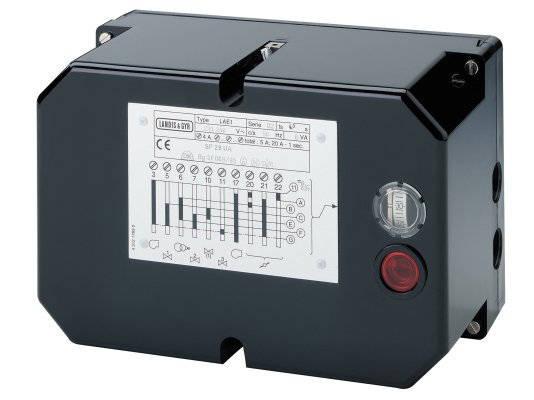

Корпус и цоколь автомата Siemens LEC1/9501 произведён из ударопрочного и термостойкого пластика. Два винтовых крепления предохраняют от несанкционированного вскрытия прибора. Защита электрических компонентов соответствует стандарту IP 40. Устройство программирования менеджера горения, дополнительные реле и другие принадлежности размещены на жестких печатных платах. На передней панели находится кнопка сброса и смотровое окно для визуального контроля за фазами программы.
