Описание
Топочный автомат Siemens LEC1/9503 используется для автоматизации процессов розжига и всех стадий сжигания топлива, управления работой наддувной газовой или жидкотопливной горелки. Контролирует давление воздуха, положение воздушной заслонки, закрытие клапанов, работу запального трансформатора и других подключенных устройств. Подходит для постоянного и периодического режимов, двухступенчатого и многоступенчатого регулирования, контроля многопламенных установок. В зависимости от типа горелки совместно с автоматом используются устройства контроля пламени LAE10, LFE 10 или LFE50.
Функции:
- проверка постороннего источника излучения на фазе запуска/ выключения горелки;
- контроль давления воздуха через проверку функциональности реле давления воздуха перед розжигом;
- предварительная вентиляция до запуска и постпродувка после отключения (при выборе функции);
- непрерывный контроль горения пламени;
- управление подключенными устройствами (мотором вентилятора, топливными клапанами, вентилятором отработанных газов, контроллером нагрузки, удаленной сигнализацией и пр.);
- аварийное оповещение о сбоях;
- возможность дистанционной разблокировки.
Особенности:
- настройка времени программирования;
- индикация состояний программы (при сбое высвечивается код фазы автомата, когда возникла неисправность);
- смотровое окно для просмотра данных;
- возможность подключения контроллера нагрузки с трехпозиционным выходом;
- выбор типа розжига: прямой, пилотный, с контролем искры зажигания/ без него;
- возможность работы в режиме полуавтомата;
- настройка времени до розжига;
- напряжение сети – 220 В, -15 %, +10%;
- ресурс эксплуатации – 250000 циклов запуска горелки.
Конструкция

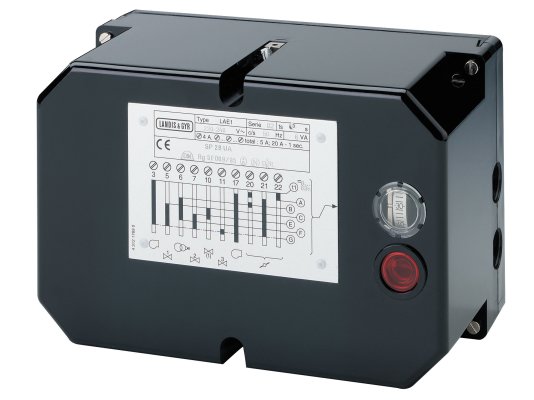

Корпус и цоколь топочного автомата Siemens LEC1/9503 изготовлен из ударопрочного, термостойкого пластика. Для защиты от вскрытия предусмотрены предохранительные винтовые крепления. Пылевлагозащита корпуса соответствует стандарту IP 40. Установка блока управления осуществляется в любом положении. Предусмотрен легкий доступ к кнопке перезапуска и смотровому окну.
