Описание

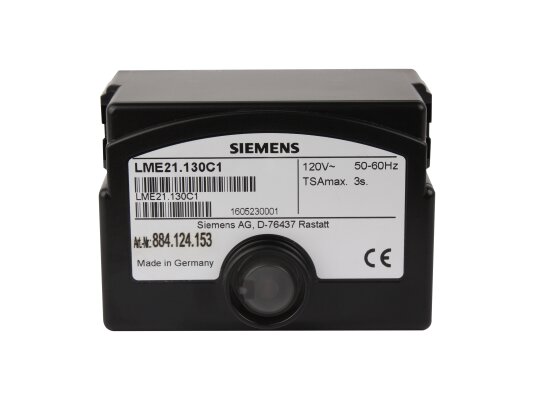

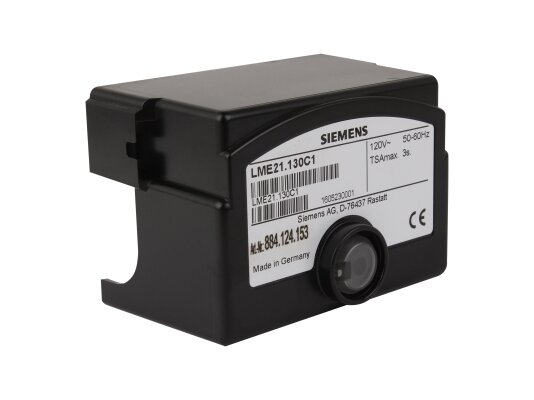

Топочный автомат Siemens LME21.130C1 позволяет автоматизировать работу наддувных газовых и комбинированных горелок. Контролирует подготовку, розжиг и все стадии горения, безопасно прерывает работу при возникновении неполадок. Способствует эффективную и стабильную работу котла в соответствии с заданными параметрами.
Устройство и основные компоненты
Блок автоматики снабжен вставляемым на защелку корпусом из пластика, стойким к ударам и высоким температурам. Контроль наличия / отсутствия пламени гарантирует электрод ионизации или датчик QRA совместно с AGQ3.A27. Корпус защищает электрические компоненты и электронные устройства, в том числе микроконтроллер, реле, усилитель сигнала.
Информационная система передаёт сообщения о состояниях работы, в т. ч. об отказах, через трехцветную индикацию, встроенную в кнопку сброса. Для подключения оптического интерфейса или устройства дистанционного сброса предусмотрен разъем.
Ключевые параметры и особенности:
- для двухступенчатых горелок без системы управления приводом;
- принудительный перезапуск после 24-часовой непрерывной работы;
- высокая точность управления за счет микропроцессорной технологии;
- рабочее напряжение 230 В, допустимое отклонение -10%, +15%;
- устройство обнаружения низкого сетевого напряжения;
- 3-цветная индикация текущего состояния, в т. ч. отказов;
- возможность получения сервисной информации через интерфейсный адаптер и ПО;
- уровень защиты от проникновения пыли и влаги IP 40, достигаемый при монтаже;
- диапазон операционных температур: -20.+60 °C;
- удаленный электрический сброс;
- моментальная ( 1 c) остановка мотора горелки и прерывание подачи топлива при потере пламени;
- комплектация кабелями для подключения;
- заводской ресурс – 250000 циклов включений (приблизительно 10 лет) при стандартном применении.
Топочный автомат Siemens LME21.130C1 можно дополнительно оснастить цоколем, датчиком контроля пламени, программным обеспечением, оптическим интерфейсом, сервисным адаптером и другими устройствами.
