Описание

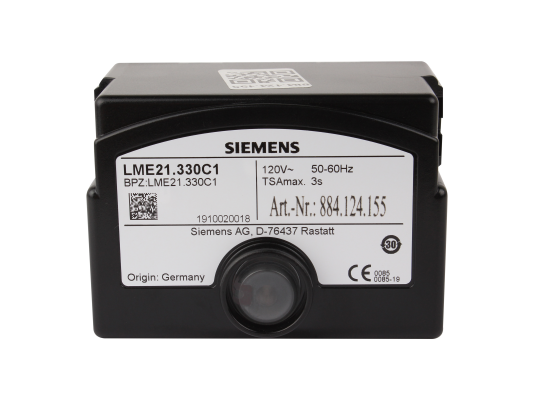

Топочный автомат Siemens LME21.330C1 разработан для управления наддувными 2-ступенчатыми газовыми и комбинированными горелками. Способствует безопасный запуск, эффективную работу системы сжигания топлива и аварийное отключение при сбоях. Для контроля работы и информирования о неполадках предусмотрена многоцветная индикация в кнопке сброса.
Основные параметры и особенности LME21:
- для горелок с наддувом без системы управления исполнительным механизмом;
- прерывистый цикл, контролируемый перезапуск не резе чем один раз в 24 ч;
- питание от сети напряжением 230 В, -10%, +15% от номинального значения;
- устройство контроля напряжения с защитным отключением при выходе за границы;
- надёжное, точное управление с помощью микропроцессора;
- контроль пламени электродом ионизации/ датчиком QRA с устройством AGQ3.A27;
- нерегулируемое отключение при отказах по истечении времени безопасности;
- быстрое срабатывание, закрытие газовых клапанов при неполадках в течение 1 сек.;
- разъем для подключения кнопки удаленного выхода из блокировки;
- пылевлагозащита электрических компонентов класса IP40 (достигается монтажом);
- контроль давления воздуха при включении и работе горелки;
- лампа с индикатором состояний/ отказов, встроенная в кнопку сброса;
- возможность подключения интерфейса (опциональное дооснащение);
- стабильная работа при температурах внешней среды: -20.+60 °C;
- любое монтажное положение, с учётом видимости и свободного доступа к кнопке;
- в комплекте с кабелями для электроподключения;
- заявленный срок службы >= 250 тыс. запусков (10 лет при стандартных условиях использования).
Дополнительные возможности
Доступно подключение оптического интерфейса OCI400 для удобства просмотра и внесения настроек с применением специализированного программного обеспечения, либо подключение устройства дистанционного сброса.
Конструкция и комплектация

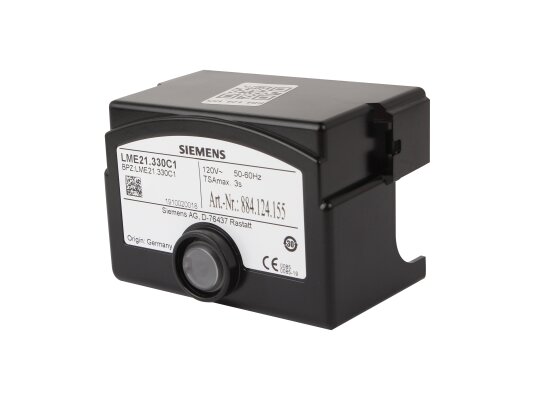

Микропроцессор, усилитель сигнала пламени, электрические компоненты размещены внутри корпуса из жаростойкого, невоспламеняемого пластика. Автомат крепится на цоколь (зацепляется со щелчком). На лицевой панели находится главный элемент управления – кнопка с 3-цветной лампой и индикацией, которая отменяет режим блокировки и даёт возможность активировать режим диагностики. Топочный автомат Siemens LME21 может дополнительно оснащаться датчиком контроля пламени, цоколем, монтажными аксессуарами, пользовательским интерфейсом, ПО для компьютера, системой контроля герметичности клапанов и другими комплектующими.
