Описание

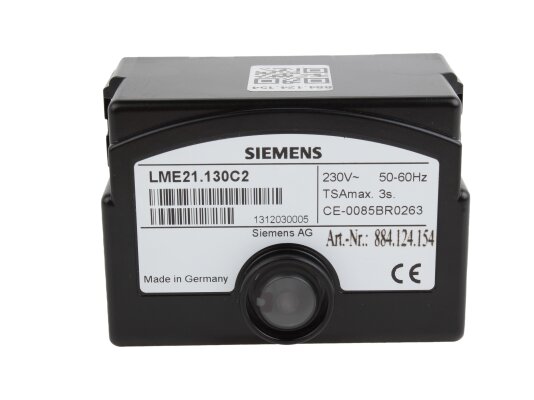

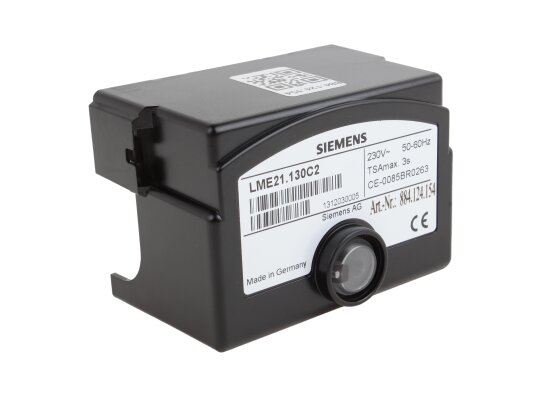

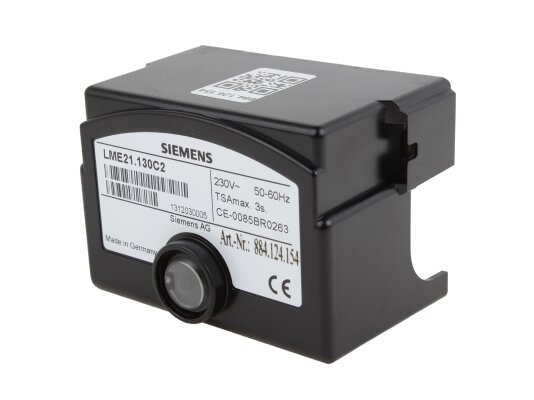

Топочный автомат Siemens LME21.130C2 предназначен для оснащения наддувных газовых и комбинированных горелок с двумя ступенями регулирования мощности. Отвечает за безопасный розжиг, непрерывный контроль пламени совместно с датчиком, эффективный горение, защитное отключение при сбоях.
Устройство и основные компоненты

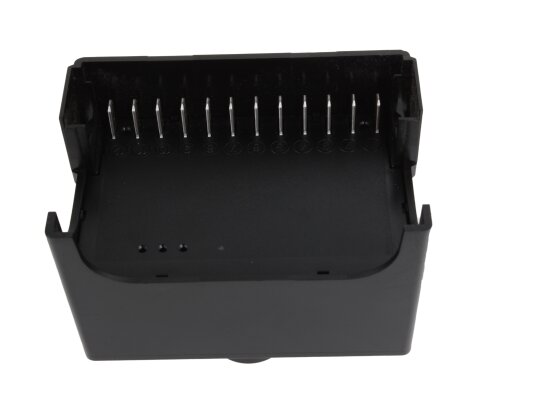

Конструкция менеджера горения собрана по типу встраиваемого устройства и соединяется с цоколем со щелчком. Основными элементами являются:
- пластиковый корпус, стойкий к ударам и температурному воздействию;
- микроконтроллер, управляющий программой и реле нагрузки;
- электронный усилитель сигнала пламени;
- кнопка разблокировки с многоцветной лампой.
В корпусе предусмотрен разъем для подключения оптического интерфейса или устройства дистанционного сброса.
Важные параметры и особенности:
- для двухступенчатых горелок без системы управления приводом;
- прерывистый цикл, не менее одного отключения безопасности каждые 24 ч;
- высокая точность управления за счет микропроцессорной технологии;
- рабочее напряжение 230 В, допустимое отклонение -10%, +15%;
- функция проверки реле давления воздуха при включении и в ходе рабочего цикла;
- устройство обнаружения низкого сетевого напряжения, защитное отключение;
- уровень защиты от пыли и влаги IP 40, достигаемый при монтаже;
- диапазон рабочих температур: от -20 до +60 °C;
- дистанционный электрический возврат (сброс);
- время реагирования на утерю пламени – не более 1 сек;
- комплектация кабелями для подключения;
- световая индикация рабочих состояний, включая отказы;
- ресурс автоматики – 250000 циклов запуска (около 10 лет).
