Описание

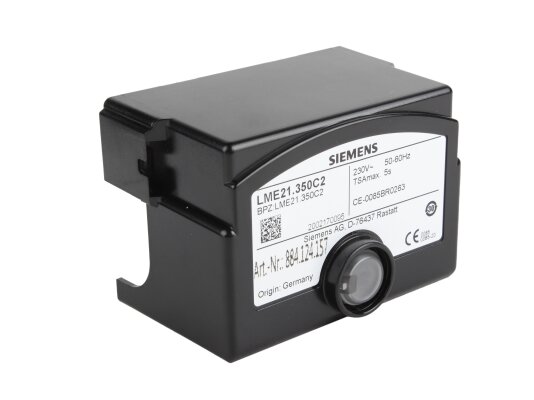

Топочный автомат Siemens LME21.350C2 разработан для оснащения наддувных газовых и комбинированных горелок с двумя ступенями регулирования мощности. Контроль пламени способствует ионизационный электрод или датчик QRA совместно с AGQ3.A27.
Конструкция и компоненты

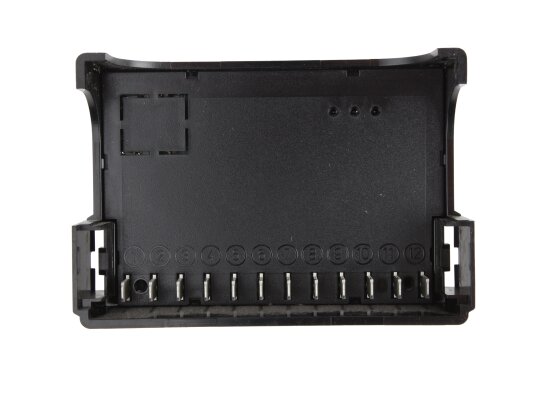

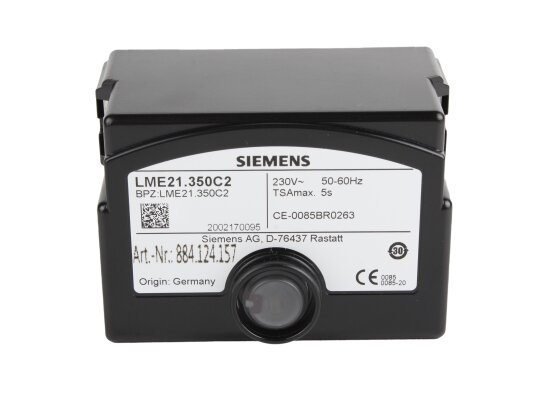

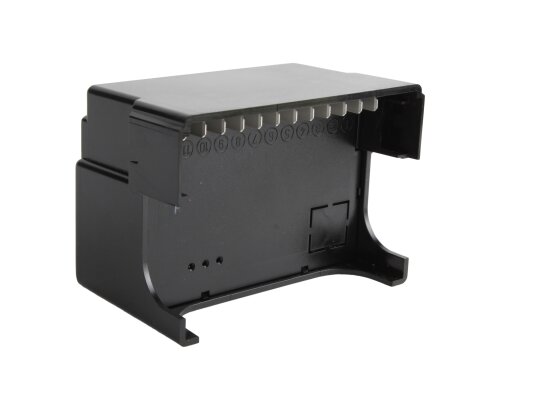

Блок автоматики имеет модульную конструкцию, крепится к цоколю на защелку. Съемный корпус изготовлен из огнестойкой, ударопрочной пластмассы. Внутри размещены микропроцессор, электронный усилитель сигнала пламени и другие элементы. В центре лицевой панели находится кнопка сброса со встроенной лампой для информирования о состоянии работы.
Для подключения оптического интерфейса или устройства удаленного сброса предусмотрен разъем. Программное обеспечение ACS410 и интерфейс OCI400 упрощают ввод оборудования в эксплуатацию, выполнение сервисных и диагностических операций.
Основные параметры и особенности:
- для двухступенчатых горелок без системы управления приводом;
- прерывистый цикл, как минимум одно контролируемое отключение каждые 24 ч;
- высокая точность управления за счет встроенного микропроцессора;
- функция проверки реле давления воздуха при включении и в ходе рабочего цикла;
- питание от электросети 230 В, допустимое отклонение -10%, +15%;
- детектор низкого сетевого напряжения, защитное отключение;
- класс пыле-, влагозащиты IP 40, достигаемый при монтаже;
- бесперебойная служба при температурах окружающей среды от -20 до +60 °C;
- дистанционный электрический возврат в первоначальное состояние;
- световая индикация состояний, включая отказы;
- время срабатывания при утере пламени – не более 1 сек;
- комплектация кабелями для подключения.
- срок службы 250000 циклов запуска (эквивалентно 10 годам).
