Описание

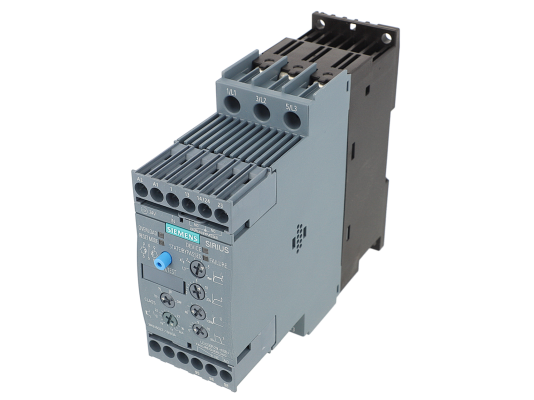

Устройство плавного пуска Siemens, арт: 3RW4027-1BB04 используется для управления трехфазными асинхронными двигателями при эксплуатации промышленного оборудования. Его задача – обеспечить плавный старт и надёжную работу двигателей, предотвращая их поломку и выход за пределы допустимой нагрузки.
Основные функции и характеристики:
- Встроенная защита: устройство обладает функциями самозащиты и оберегает двигатель от перегрузок.
- Модификация не предусматривает анализ термисторной защиты.
- Управление сбросом: поддерживается внешняя (дистанционная), автоматическая и ручная перезагрузка.
- Ограничение тока: интегрирован регулируемый ограничитель тока.
- Особенности подключения: не поддерживает работу по схеме «звезда» с внутренним «треугольником».
- Компоненты: в устройство встроена система шунтирования и силовые тиристоры.

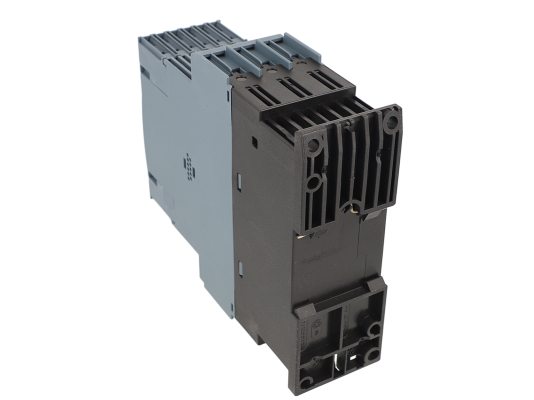

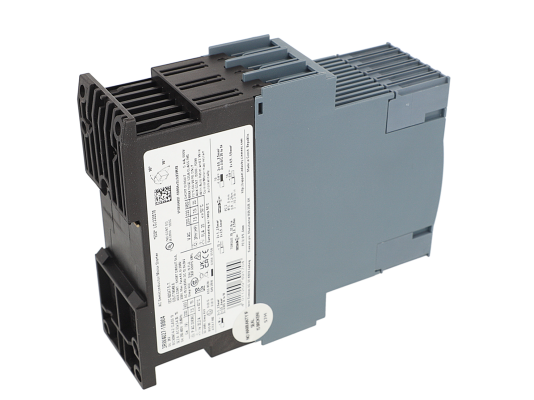

Конструктивные особенности
Оборудование имеет компактный корпус, что упрощает его установку и использование. Монтаж осуществляется с помощью винтов или защёлок. Конструкция адаптирована для эксплуатации в жёстких промышленных условиях. Соответствует классу электрозащиты IP20 (обеспечивает защиту от случайного прикосновения к токоведущим частям спереди). Допустимый температурный диапазон составляет от -25°C до +60°C.

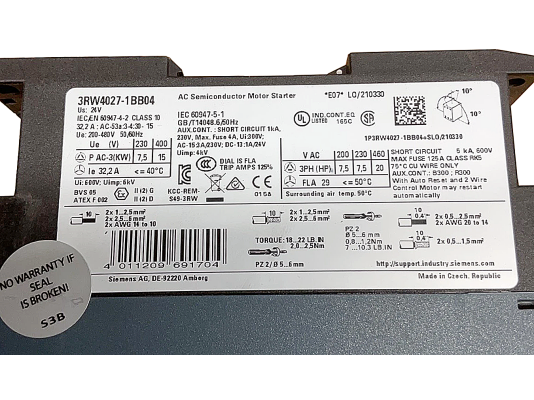

Ключевые параметры
- Напряжение питания: 200-480 В (стандартная схема).
- Ток (расчетные данные в зависимости от температуры): 32 Ампер при +40°C, 29 Ампер при +50°C, 26 Ампер при +60°C.
- Минимальная нагрузка: 20%.
- Регулируемый ток защиты: от 17 А.
- Допустимый ток (при +40°C): 115% от номинального.
- Типоразмер блока, управляющего электродвигателем: S0.
- Время запуска: от 0 до 20 секунд, как быстрый, так и плавный старт.
