Описание

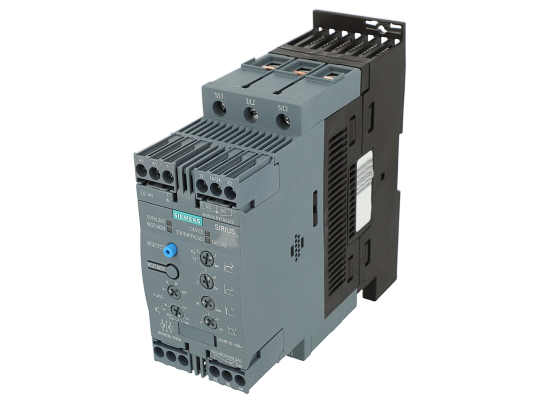

Устройство плавного пуска Siemens, арт: 3RW4036-1BB04 служит для контролируемого запуска и остановки трехфазных асинхронных двигателей. Эффективно нивелирует проблемы пиковых нагрузок по току и вращающему моменту, присущие традиционным пускателям типа «звезда-треугольник».
Возможности и особенности
- Интегрированная защита: самозащита непосредственно самого устройства и двигателя от перегрузок.
- Ограничение термисторной защиты: данная модель не поддерживает анализ сигналов от внешних термисторных защитных датчиков.
- Гибкое управление сбросом: поддерживаются варианты дистанционного, автоматического и ручного восстановления после сбоя.
- Регулируемое ограничение тока: предусмотрен настраиваемый в 4-шаговом режиме переключатель для ограничения пускового тока.
- Специфика подключения: модификация не поддерживает работу по схеме «звезда» с внутренним «треугольником».
- Интегрированные байпасные компоненты и силовые тиристоры минимизируют потери электроэнергии в процессе эксплуатации.
Конструкция и условия работы

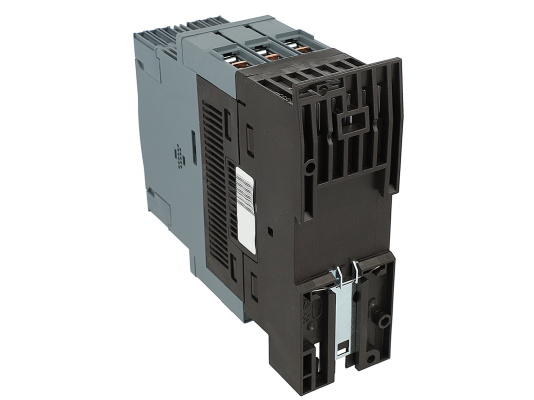

Компактный корпус устройства обеспечивает легкость монтажа и интеграции. Установка может производиться как посредством винтового соединения, так и с использованием защелок. Прочная конструкция адаптирована для работы в жестких промышленных условиях. Устройство выполнено по стандарту IP20, гарантирует защиту от случайного касания токоведущих элементов с передней стороны. Диапазон рабочих температур составляет от -25°C до +60°C.
Ключевые технические параметры
- Напряжение питания: 200–480 В (для стандартной конфигурации).
- Расчетное напряжение изоляции: 600 В.
- Рабочий ток (номинальный): 45 Ампер при температуре +40°C, 42 Ампер при +50°C, 39 Ампер при +60°C.
- Тип монтажа: винтовой или на защелках.
- Время восстановления после защитного срабатывания (тиристоры/байпас): 30 сек / 60 сек.
Применение
УПП Siemens подходит для применения в таких областях, как управление вентиляторами, насосами, строительной техникой, прессами, эскалаторами, конвейерными системами, климатическим, производственным оборудованием, технологическими линиями.
