Описание

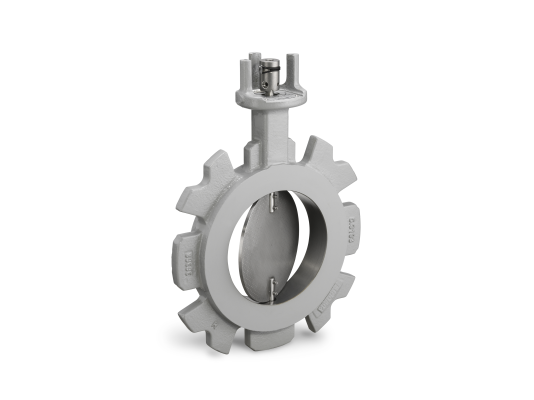

Заслонка дроссельная Siemens VKF10.125 гарантирует герметичное перекрытие воздуха или газа при давлении в магистрали до 1 бар. Служит для безопасной и надёжной работы промышленного топочного оборудования. Выполнен из нержавеющих металлов, устойчивых к составу газов, включая рециркуляционные и биогаз. Выделяется широким диапазоном регулирования, высокопрочной конструкцией, нетребовательностью в обслуживании, стойкостью к механическим нагрузкам и высокому давлению.

Особенности и характеристики:

• применение в системах с давлением газа до 1,0 бар;
• производительный угол открытия: 5–85°;
• проникающий диск заслонки (клапан баттерфляй);
• подача газа на заслонку с любой стороны;
• совместимость с приводами только левого вращения;
• работа с газом, биогазом (1 % H2S, 1 % NH3), воздухом, отработанными газами;
• нетребовательность в обслуживании;
• утечки при p = 0,5 к Па воздуха до 2%;
• монтаж без применения специальных инструментов и юстировки;
• конструкция высокой прочности, стойкая к коррозии и нагрузкам;
• вариативность монтажного положения.

Подробнее о дроссельной заслонке

Газовая заслонка отвечает стандартам безопасности, предъявляемым к газовым и жидкотопливным горелкам. Приводится в действие исполнительным механизмом, который приобретается отдельно. Когда заслонка открыта, поток свободно протекает через неё. В закрытом положении заслонка герметично перекрывает магистраль.

При изготовлении корпуса использован чугун GGG40.3 с шаровидным графитом. Вал и диск произведены из нержавеющей стали. В качестве прокладки вала использовано два уплотнительных кольца. Монтаж осуществляется во фланцевое соединение по ISO 7005 и ANSI. Газовая заслонка вводится в эксплуатацию вместе с исполнительным органом. Указатель положения и диск проникающего типа после монтажа привода устанавливаются на 5°.

Рабочие температуры

Газовая заслонка Siemens VKF10 рассчитана на эксплуатационные температуры:

• -15.+180 °C для воздуха и топочных рециркуляционных газов;
• -15.+60 °C для газа семейства 1-3 или биогаза.

Допустимая относительная влажность воздуха – не выше 95 %.

Назначение

Газовые заслонки Siemens VKF10 служит для оснащения промышленных систем сжигания. Применяются для:

• регулирования расхода газа или воздуха;
• отсечения потока топочного газа в системах рециркуляции;
• регулирования объема подачи рабочей среды в широком диапазоне;
• работы биогазом, отработанными газами.

В комплект поставки входит муфта на вал O10 мм, монтажная плита для SQM33/ SQM40/ SQM45. Отдельно можно заказать плиты большего размера., исполнительные механизмы (опции).
