Описание

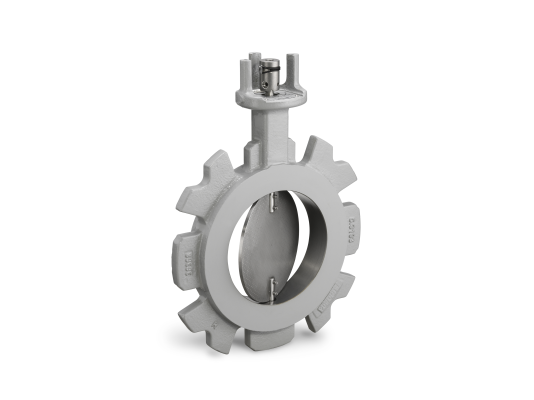

Заслонка дроссельная Siemens VKF10.100 – один из элементов трубопроводной арматуры промышленных топочных установок. Регулирует расход протекающей газообразной среды в широком диапазоне. Подходит для работы с воздухом, газом I-III семейства и рециркуляционными газами, нагретыми для температуры 180 °C. Заслонка перемещается исполнительным механизмом, который можно заказать отдельно.

Основные параметры и особенности:

• применение в системах с давлением газа: 1,5 бар (до DN100 вкл.);
• проникающий диск заслонки (клапан баттерфляй);
• подача газа на заслонку в обоих направлениях;
• совместимость с исполнительными механизмами только левого вращения;
• диапазон угла открытия: 5–85°;
• работа с газом, биогазом (1 % H2S, 1 % NH3), воздухом, дымовыми газами;
• объем утечки при p = 0,5 к Па воздуха 2%;
• установка без специальных инструментов и юстировки;
• нетребовательность в обслуживании;
• муфта на вал O10 мм, монтажная плита для SQM33/ SQM40/ SQM45 (опционально доступны для заказа плиты большего размера);
• возможность выбора положения для монтажа (см. инструкцию).

Подробнее о дроссельной заслонке

Газовая заслонка произведена в соответствии с постановлением о газовых приборах 2016/426 и другими стандартами по безопасности газовых и жидкотопливных горелок. При изготовлении конструкции использованы чугун GGG40.3 с шаровидным графитом (корпус) и нержавеющая сталь (вал и диск). В качестве прокладки вала использовано два уплотнительных кольца. Заслонка устанавливается во фланцевое соединение по ISO 7005 и ANSI.

Дроссельная заслонка вводится в эксплуатацию совместно с приводом. Указатель положения и диск проникающего типа после монтажа привода устанавливаются на 5°.

Когда заслонка открыта газ/ воздух беспрепятственно протекает через неё, при закрытии герметично перекрывает газовую/ воздушную магистраль.

Рабочие температуры

Газовая заслонка Siemens VKF10 рассчитана на эксплуатационные температуры:

• -15.+180 °C для воздуха и топочных рециркуляционных газов;
• -15.+60 °C для газа семейства 1-3 или биогаза.

Допустимая относительная влажность воздуха – не выше 95 %.

Назначение

Газовые заслонки Siemens VKF10 встраиваются в систему управления потоком. Применяются для:

• регулирования подачи воздуха и газа;
• перекрытия потока газа в системах рециркуляции;
• использования в широком диапазоне регулирования;
• работы со слабоагрессивным биогазом, отработанными газами.

Опционально предлагаются плиты большего размера., исполнительные механизмы.
