Описание

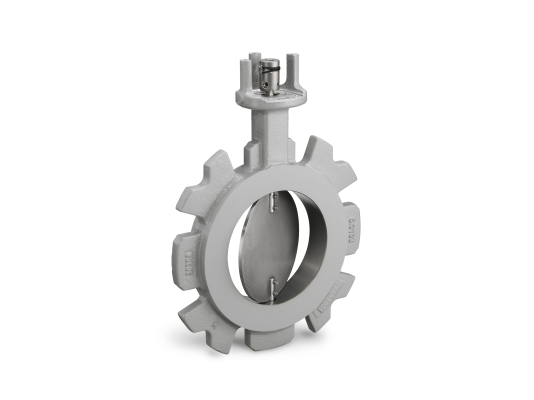

Заслонка дроссельная Siemens VKF10.080 совместно с исполнительным механизмом регулирует в широком диапазоне объем протекающей газообразной среды. Подходит для воздуха, газов I-III семейства и рециркуляционных газов. Характеризуется высокопрочной конструкцией, коррозие-, термостойкостью, простотой установки, нетребовательностью в обслуживании.

Основные параметры и особенности:

• использование для газа, биогаза 1 % H2S, 1 % NH3, воздуха, топочных газов;
• диапазон угла открытия 5–85°;
• максимальное давление рабочей среды: 1,5 бар;
• совместимость с приводами только левого вращения;
• объем утечки при p = 2 к Па воздуха 2%;
• проникающий диск заслонки (клапан баттерфляй);
• поступление газа с любой стороны;
• прочная конструкция, не требующая обслуживания;
• крепление без использования специальных инструментов и юстировки;
• различные установочные положения (см. в инструкции).

Подробнее о дроссельной заслонке

Газовая заслонка Siemens VKF10 произведена с учетом механических и температурных нагрузок. Корпус сделан из чугуна GGG40.3 с шаровидным графитом, вал заслонки и диск – из нержавейки. Вал уплотнен 2 кольцевыми прокладками. Монтаж осуществляется с помощью фланцевых соединений по ISO 7005 и ANSI. Заслонка вводится в эксплуатацию вместе с исполнительным механизмом. Указатель положения и диск заслонки проникающего типа после крепления привода устанавливаются на 5°.

Когда заслонка открыта газ/ воздух свободно проходит через неё, в закрытом положении заслонка герметично перекрывает трубопровод.

Дроссельная заслонка соответствует европейским стандартам и директивам, действующим в области безопасности газовых установок.

Операционные температуры

Допустимые рабочие температуры при работе газовой заслонки:

• -15.+180 °C для воздуха и топочных газов;
• -15.+60 °C для газов семейства 1-3, биогаза.

Относительная влажность воздуха не должна превышать 95 %.

Назначение

Дроссельные заслонки Siemens VKF10 встраиваются в топочное оборудование в качестве элементов управления потоками. Используется для:

• регулирования расхода газа или воздуха;
• отсечения потока газа в системах рециркуляции;
• регулирования в широком диапазоне;
• работы со слабоагрессивным биогазом (1 % H2S, 1 % NH3), топочными газами.

Комплектация

Комплект поставки: газовая заслонка, муфта на вал O10 мм, монтажная плита для SQM33/ SQM40/ SQM45.

. В качестве опции предлагаются плиты большего размера., исполнительные механизмы.
