Описание

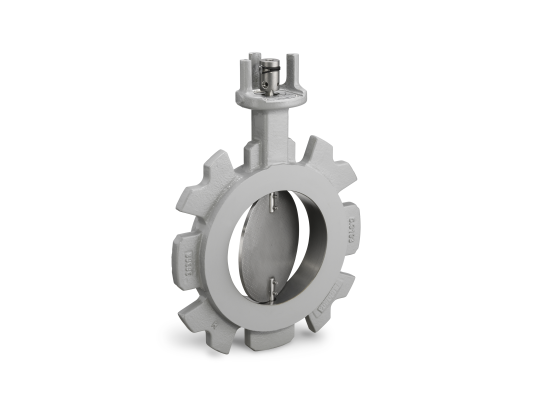

Заслонка дроссельная Siemens VKF10.065 даёт способность регулировать поток газа или воздуха в широком диапазоне. Эксплуатируется в промышленных топочных установках. Подходит для систем с давлением рабочей среды до 1,5 бар. Отличается высокопрочной конструкцией, коррозие-, термостойкостью, нетребовательностью в обслуживании.
Характеристики и особенности:
- проникающий диск заслонки (клапан баттерфляй);
- рабочая среда: газ, биогаз 1 % H2S, 1 % NH3, воздух, топочные газы;
- диапазон угла открытия 5–85°;
- совместимость с приводами только левого вращения;
- объем утечки при p = 2 к Па воздуха 2%;
- допустимое давление в трубопроводе: до 1,5 бар;
- подача газа на заслонку в обоих направлениях;
- не требующая обслуживания конструкция высокой прочности;
- установка без применения специальных инструментов и юстировки;
- различные положения при монтаже.
Подробнее о газовой заслонке
Дроссельная заслонка способствует надёжное перекрытие трубопровода с давлением среды до 1,5 бар. При изготовлении конструкции использован высокопрочный металл, не подвергающийся коррозии при контакте с газообразными средами. Корпус произведен из чугуна GGG40.3 с шаровидным графитом, согласно нормам DIN EN 1563, вал заслонки и диск изготовлен из нержавейки. Вал уплотнен 2 кольцевыми прокладками. Заслонка устанавливается во фланцевое соединение по ISO 7005 и ANSI. Ввод в эксплуатацию осуществляется совместно с приводом. Указатель положения и диск заслонки проникающего типа после крепления привода устанавливаются на 5°.
При открытой заслонке рабочая среда свободно проходит через него, а в закрытом положении заслонка полностью перекрывает поток. Заслонка соответствует стандартам ЕС, разработанным для обеспечения безопасности при эксплуатации газового и жидкотопливного оборудования.
Рабочие температуры
Газовая заслонка Siemens VKF10 может эксплуатироваться при температурах внешней среды:
- -15.+180 °C для воздуха и дымовых газов;
- -15.+60 °C для газов семейства 1-3 и биогаза.
Относительная влажность воздуха не должна превышать 95 %.
Назначение
Дроссельные заслонки Siemens VKF10 являются частью трубопроводной арматуры в системах управления воздушными и газовыми потоками. Служат для:
- регулирования объема подачи газа или воздуха;
- перекрытия газа в системах рециркуляции;
- регулирования в широком диапазоне;
- работы с биогазом (1 % H2S, 1 % NH3), отработанными дымовыми газами.
Комплектация
В стандартную комплектацию входит муфта на вал O10 мм, монтажная плита для исполнительных механизмов SQM33/ SQM40/ SQM45.
. Опционально можно приобрести плиты большего размера и исполнительные механизмы.
