Описание

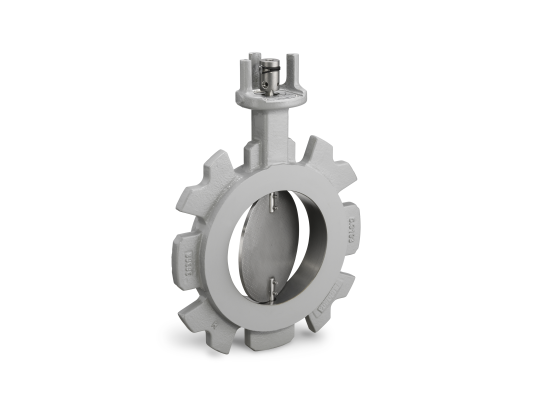

Заслонка дроссельная Siemens VKF10.050 служит для установки в трубопровод. Применяется совместно с исполнительным механизмом для регулирования потока газа или воздуха. Характеризуется высокой прочностью, коррозие-, термостойкостью, нетребовательностью в обслуживании. Рассчитана на работу воздухом, газом 1-3 семейства, рециркуляционными газами температурой до 180 °C.
Характеристики и особенности:
- максимальное давление рабочей среды: до 1,5 бар;
- диапазон угла открытия: 5–85°;
- тип диска заслонки: проникающий;
- среда: газ, биогаз 1 % H2S, 1 % NH3, воздух, дымовые газы;
- работа с приводами только левого вращения;
- подача газа на заслонку в обоих направлениях;
- объем утечки при p = 2 к Па воздуха 2%;
- не требующая обслуживания конструкция;
- высокопрочные материалы, устойчивые к коррозии и давлению;
- простой монтаж без специальных инструментов и юстировки;
- вариативность монтажной ориентации.
Подробнее о дроссельной заслонке
Дроссельная заслонка сделан из чугуна GGG40.3 с шаровидным графитом, соответствующим директиве DIN EN 1563 (корпус), нержавейки (вал заслонки и диск). Вал уплотнен 2 кольцевыми прокладками. Заслонка размещается между фланцами по ISO 7005 и ANSI. Ввод в эксплуатацию осуществляется после монтажа исполнительного механизма (одновременно). Указатель положения и диск заслонки проникающего типа после крепления привода устанавливаются на 5°.
Дроссельные заслонки выполнены с учетом нормативов ЕС, регламентирующих стандарты безопасности для газового и жидкотопливного оборудования.
Заслонка эксплуатируется при внешних температурах -15.+180 °C при использовании воздуха и дымовых газов, -15.+60 °C при установке в системы сжигания газа 1-3 семейства или биогаза. Допустимая относительная влажность – не более 95 %.
Назначение
Дроссельные заслонки Siemens VKF10 используются в системах управления воздушными и газовыми потоками при эксплуатации топочных установок. Обеспечивают:
- регулирование расхода газа или воздуха в широком диапазоне;
- регулирование движения газов в системах рециркуляции;
- возможность работы с биогазом (1 % H2S, 1 % NH3), отработанными горячими газами.
Комплектация
В комплект поставки входит муфта на вал O10 мм, монтажная плита для исполнительных органов SQM33/ SQM40/ SQM45.
. Опционально можно заказать плиты большего размера, а также исполнительный механизм необходимых параметров.
