Описание

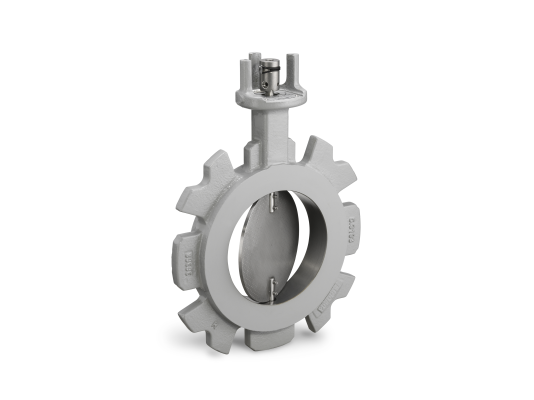

Заслонка дроссельная Siemens VKF10.040 работает совместно с исполнительным механизмом, который гарантирует открытие-закрытие заслонки в широком диапазоне. Входит в состав трубопроводной арматуры промышленных топочных установок. Выделяется коррозие-, термостойкостью, долговечной службой, нетребовательностью в обслуживании, совместимостью с воздухом и газами, включая биогаз и рециркуляционные газы температурой до +180 °C.

Характеристики и особенности:

• применение в системах с давлением газа до 1,5 бар;
• среда: газ, биогаз 1 % H2S, 1 % NH3, воздух, топочные газы;
• диапазон угла открытия: 5–85°;
• подача газа на заслонку в обоих направлениях;
• объем утечки при p = 2 к Па воздуха 2%;
• проникающий диск заслонки;
• совместимость с приводами только левого вращения;
• конструкция, не нуждающаяся в обслуживании;
• простой монтаж без специализированных инструментов и юстировки;
• вариативность установки.

Подробнее о дроссельной заслонке

Дроссельная заслонка устойчива к коррозии, механическим, температурным воздействиям, высокому давлению, составу газов. Использованы сплавы: чугун GGG40.3 с шаровидным графитом, соответствующий директиве DIN EN 1563 (корпус), нержавеющая сталь (вал заслонки и диск). В качестве прокладки вала использованы 2 уплотнительных кольца. Диск заслонки проникающего типа. Заслонка монтируется между фланцами по ISO 7005 и ANSI.

Дроссельная заслонка вводится в эксплуатацию совместно с приводом. Указатель положения и диск заслонки после крепления привода устанавливаются на 5°.

В комплектацию входит муфта на вал O10 мм, монтажная плита для приводов SQM33/ SQM40/ SQM45. Плиты большего размера доступны в качестве опций.

Дроссельные заслонки соответствуют постановлению о газовых приборах 2016/426 и другим европейскими нормативам, регламентирующим нормы безопасности для газового и жидкотопливного оборудования.

Температурные ограничения

Газовая заслонка Siemens VKF10 рассчитана на работу в условиях окружающей среды:

• -15.+180 °C для установок, потребляющих воздух, и систем рециркуляции дымовых газов;
• -15.+60 °C для газов, относящихся к семейству 1-3 или биогаза.

Допустимая относительная влажность – не более 95 %.

Назначение

Дроссельные заслонки Siemens VKF10 используются для различных применений:

• регулируют расход газа или воздуха;
• используются в качестве заслонки газов в системах рециркуляции;
• обеспечивают возможность регулирования в широком диапазоне;
• подходят для биогаза (1 % H2S, 1 % NH3), разогретых топочных газов.
